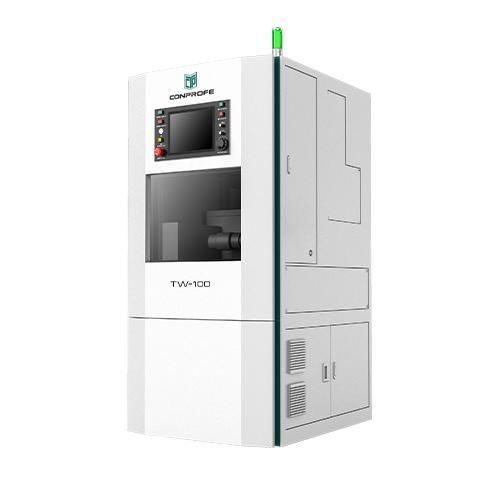

CNC-Bearbeitungszentrum / 5-Achs TW-100

vertikalfür Glasfür Keramik

Produktname
Leichtes vertikales 5-Achs-Bearbeitungszentrum TW-100

Übersicht

• Vertikales 5-Achs-Bearbeitungszentrum für präzise Fertigung von medizinischen Bauteilen
• Grau-Gußbett
• Hohe Steifigkeit und Schwingungsdämpfung für stabile Bearbeitungsgenauigkeit
• Kompakte Stellfläche zur Integration in medizinische Produktionslinien
• Masse: 890 kg

Produkt-Highlights

• Horizontales Karussell-Werkzeugmagazin zur Verkürzung der Werkzeugwechselzeiten
• Direkter Werkzeugwechsel auf der Spindel
• Werkzeugaufnahme bis zu 40 Werkzeuge (20/40 optional)
• Eigene spielfreie Präzisionsgetriebe
• Wiederholgenauigkeit ≤ 8″
• Schutzart IP67 für empfindliche Umgebungen
• Schnelles Kühlsystem zur Stabilisierung der Bearbeitungstemperatur
• Rasche Abkühlung des Kühlschmierstoffs zur Erhaltung der Genauigkeit bei langen Zyklen

Anwendungsfälle
Geeignet für hochpräzise und hocheffiziente Bearbeitung harter-brüchiger Materialien und schwer zerspanbarer Metalle in der Medizintechnik, z. B. Aluminiumlegierungen und Glaskeramik. Typische Teile: orthopädische Implantate, Zahnkomponenten, mikro-chirurgische Instrumente.

Technische Daten

• Artikel: TW-100
• X/Y/Z-Verfahrwege: 340x150x120 mm
• Maße Tisch: 140x150 mm
• Max. Tischbelastung: 5 kg
• Spindeldurchmesser: Φ80 mm
• Max. Spindeldrehzahl (Kurzzeit): 40.000 U/min
• Max. Spindeldrehzahl (Dauer): 28.000 U/min
• Motorleistung: 4 kW
• Eilgeschwindigkeit X/Y/Z: 12/12/12 m/min
• Eilgeschwindigkeit A/B: 60/40 rpm
• Positioniergenauigkeit X/Y/Z: 0,005 mm
• Wiederholgenauigkeit X/Y/Z: 0,003 mm
• Positioniergenauigkeit A/B: ≤40″
• Wiederholgenauigkeit A/B: ≤8″
• Magazintyp: horizontales Karussell
• Werkzeugkapazität: 20/40 (optional)
