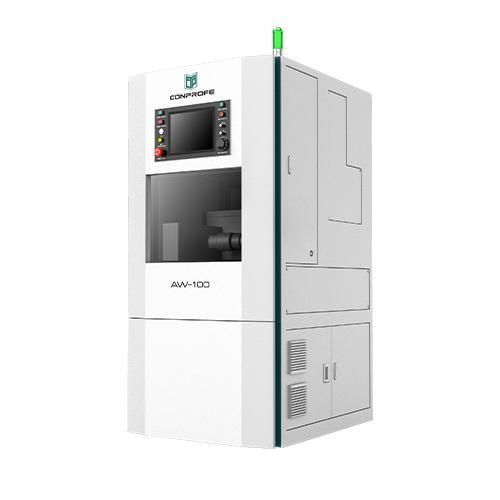

CNC-Bearbeitungszentrum / 5-Achs AW-100vertikalfür Glasfür Keramik
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Bearbeitetes Material
- für Aluminiumlegierung, für Keramik, für Glas
- Anzahl Werkzeuge
- 40 Werkzeuge, 20 Werkzeuge
- Anwendungsbereich
- für medizinische Anwendung
- Weitere Eigenschaften
- kompakt, Hochpräzision, hohe Festigkeit, mit automatischem Werkzeugwechsler
- X-Hub
340 mm
(13,39 in)- Y-Hub
150 mm
(5,91 in)- Z-Hub
120 mm
(4,72 in)- Rotationsgeschwindigkeit
28.000 rpm, 40.000 rpm
(175.929 rad.min-1, 251.327 rad.min-1)- Leistung
4 kW
(5,44 hp)- Vorrückgeschwindigkeit X-Achse
12 m/min
- Vorrückgeschwindigkeit Y-Achse
12 m/min
- Vorrückgeschwindigkeit Z-Achse
12 m/min
- Maximale Tischlast
5 kg
(11 lb)- Positioniergenauigkeit
0,005 mm
(0,0002 in)- Wiederholbarkeit
0,003 mm
(0,00012 in)
Beschreibung
Übersicht
Produkt-Highlights
Anwendungsfälle
Technische Daten
- Leichtes vertikales 5-Achs-Bearbeitungszentrum mit kompakter Stellfläche
- Grauguss-Bett für hohe Steifigkeit und Vibrationsdämpfung
- Gewicht: 890 kg
- Kompaktes Design, geeignet für die Fertigung medizinischer Bauteile
Produkt-Highlights
- Horizontales Karussell-Werkzeugmagazin mit 20/40 Werkzeugkapazität (40T optional)
- Direkter Werkzeugwechsel am Spindelkopf zur Reduzierung der Werkzeugwechselzeit
- Eigenentwickeltes präzises spielfreies Getriebe
- Wiederholgenauigkeit ≤ 8''
- Schutzart IP67 an kritischen Komponenten
- Schnelles Kühlsystem zur schnellen Absenkung der Kühlmitteltemperatur für stabile Bearbeitungsgenauigkeit
Anwendungsfälle
- Hochpräzise Bearbeitung spröder und schwer zerspanbarer Materialien in der Medizintechnik
- Geeignet für Aluminiumlegierungen, Glaskeramikkomponenten, Dental- und Orthopädiebauteile
- Ideal für kleine, wertintensive Chargen mit engen Toleranzen
Technische Daten
- Modell: AW-100
- Verfahrwege X/Y/Z: 340 x 150 x 120 mm
- Arbeitstisch-Durchmesser: Φ100 mm
- Max. Tischbelastung: 5 kg
- Spindeldurchmesser: Φ80 mm
- Max. Spindeldrehzahl (Kurzzeit): 40.000 rpm
- Max. Spindeldrehzahl (Dauerbetrieb): 28.000 rpm
- Motorleistung: 4 kW
- Eilfahrt X/Y/Z: 12/12/12 m/min
- Eilfahrt A/B: 60/40 rpm
- Positioniergenauigkeit X/Y/Z: 0,005 mm
- Wiederholgenauigkeit X/Y/Z: 0,003 mm
- Positioniergenauigkeit A/B: ≤40''
- Wiederholgenauigkeit A/B: ≤8''
- Werkzeugmagazin-Typ: horizontales Karussell
- Werkzeugkapazität: 20/40 (optional)
- Schutzart: IP67
