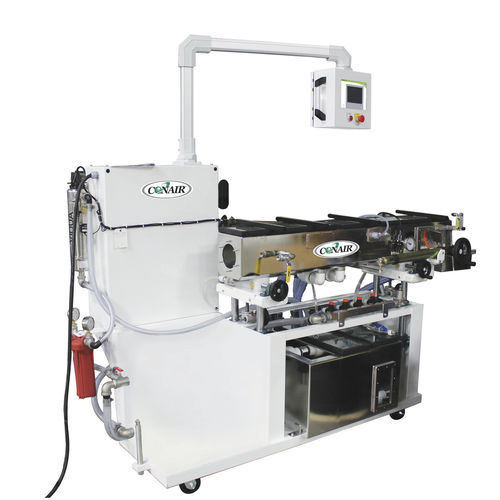

Kalibriertank für Rohre MedLine® MedVac series

für ExtrusionVakuumfür Profile

Übersicht
MedLine® MedVac flutgekühlte Vakuum‑Kalibrierbehälter liefern präzise Vakuumkalibrierung für ein- und mehrlumige medizinische Schläuche von Mikro‑ bis Großdurchmesser. Für Hersteller medizinischer Schläuche konzipiert, verbinden die Systeme Edelstahl‑Kontaktflächen mit digitalen Steuerungen für stabile, reproduzierbare Positionierung und Prozesssteuerung.

Eigenschaften

• Edelstahl‑Tank
• Einteilige, teleskopische Auffangschale zur vereinfachten Reinigung und zum Wegfall versteckter Nähte
• Abgerundeter Tankboden zur Beseitigung von Ecken und Vereinfachung der Reinigung
• Gelenkige, 1/2" (12,7 mm) gehärtete Glasdeckel für Sichtbarkeit und sichere Abdichtung
• Urethan‑Lenkrollen mit Stellschrauben für sichere Positionierung
• 3‑Achsen Präzisionsverstellung für feine, vibrationsresistente Ausrichtung
• Manuelle 12" (305 mm) Längsverstellung mit Handrad für schnellen Linearbewegung zur/von der Düse
• Schwenkarm mit drehbarem Bedienpult, Zehngangpotentiometer zur Drehzahlregelung und Vakuummeter; erlaubt Einsatz eines Co‑Extruders ohne Rahmeninterferenz
• Lackierter Stahlrahmen (Option Edelstahlrahmen)
• Volle Edelstahl‑Reservoirkapazität mit leicht zugänglichen Glasdeckeln
• VFAC‑Vakuumdruckgebläse mit variabler Drehzahl — hoher CFM bei niedrigen U/min; Standardbetrieb bis 130 inches water (3,3 m), optional höhere Vakuumleistung
• Edelstahl‑Zentrifugalumwälzpumpe und Wärmetauscher
• Schnellwechsel‑Schraubfilter
• Schwimmerventil für automatische Befüllung und Nachspeisung
• Verstellbare Wasserstandskontrolle mit Thermometer
• Abnehmbare, freistehende Produktwalzen‑Baugruppen zur einfachen Reinigung

Häufig gestellte Fragen
Saubereres Innenraumdesign — Das Tankinnere minimiert scharfe Kanten und freiliegende Gewinde, um die Ansammlung von bakteriellen/pyrogenen Partikeln zu reduzieren. Die einteilige teleskopische Auffangschale beseitigt offene Nähte; Führungswalzen sind auf abnehmbaren Montagen angebracht, um eine gründliche Reinigung zu ermöglichen.

Medizinische Filtration — Prozesswasser ist vom Heiz/Kühl‑Kreislauf getrennt, um Kontamination zu verhindern. Das System kann optional mit einem UV‑Wasser‑Reiniger und einem 5‑Mikron‑Sedimentvorfilter ausgestattet werden.

Einfache Einrichtung und Bedienung — Der schmale Tankrahmen nimmt die meisten Extruder oder Schmelzepumpen (einschließlich Dreilagenanlagen) auf. Die 3‑Achsen‑Ausrichtung mit Handrädern, Linearschlitten und Kugelgewindetrieben bietet stabile Präzisionspositionierung bis in Tausendstel Zoll.

Optionen

• Edelstahl‑Tank mit lackiertem Stahlrahmen
• Vollständige Edelstahl‑Spritzwanne unter dem Haupttank
• Passivierung der Edelstahlkomponenten zur Minimierung von Korrosion
• Elektropolieren der Haupt‑Edelstahlkomponenten
• Edelstahl‑Installationspaket für deionisiertes Wasser (medizinische Anwendungen)
• Montagevorrichtung für kundenseitig gelieferte Ultraschall‑Wandgeräte in den ersten 18" (457 mm) der Vakuumkammer mit Wasseranschlüssen und Entlüftungseinheit
• PAVC+ Ethernet‑ oder Analogschnittstelle und Temperaturregelung
• UV‑Wasseraufbereitungseinheit
• Filtergehäuse mit 5‑Mikron‑Filter
• Erhöhte Vakuumleistung bis 200 inches water (Option)
• UL‑Zertifizierung (optional)

Ressourcen

• MedVac Tanks Handbuch (Produktressource)
• Vollständiger Geräte‑Katalog
• Komplettes Datenblatt / herunterladbare Produktspezifikation

Merkmale / Technische Daten

• Produktfamilie/Serie: MedLine® MedVac
• Anwendung: Flutgekühltes Vakuum‑Kalibrieren für medizinische Schläuche (Microbore bis Large‑gauge)
• Tankmaterial: Edelstahl (Elektropolier‑ und Passivierungsoptionen)
• Tankdeckel: Gelenkige 1/2" (12,7 mm) gehärtete Gläser
• Positionierung: 3‑Achsen Präzisionsausrichtung; manuelle 12" (305 mm) Längsverstellung mit Handrad
• Bedienpult: Schwenkarm mit Zehngangpotentiometer und Vakuummeter
• Gebläse: VFAC Vakuumdruckgebläse mit variabler Geschwindigkeit; Standard bis 130 inches water (3,3 m); optional bis 200 inches water
• Zirkulation: Edelstahl‑Zentrifugalpumpe und Wärmetauscher
• Filtration: Schnellwechsel‑Schraubfilter; optionaler 5‑Mikron‑Vorfilter; optionaler UV‑Reiniger
• Wasserstand: Schwimmerventil für automatische Befüllung und verstellbare Füllstandskontrolle mit Thermometer
• Reinigungsmerkmale: Abgerundeter Boden, monolithische teleskopische Auffangschale, abnehmbare Rollenbaugruppen
• Mobilität: Urethan‑Lenkrollen mit Stellschrauben
• Rahmen: Lackierter Stahl (Edelstahlrahmen optional)
• Schnittstellen/Steuerung: PAVC+ Ethernet oder Analogschnittstelle und Temperaturregelung (Option)
• Zertifizierungen: UL verfügbar (Option)
