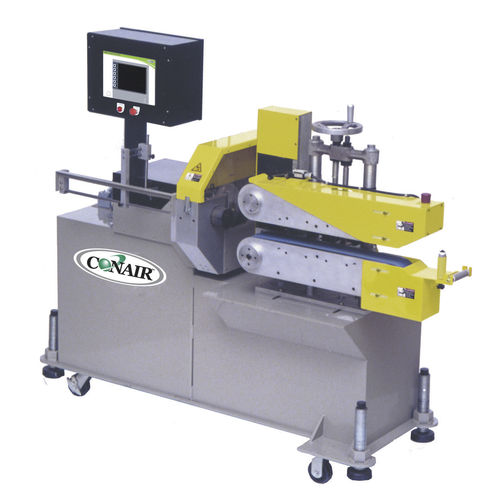

Servogesteuerte Verpackungsmaschine CPC Models

für Profilefür RohreInline

Übersicht
Zieht und schneidet präzise Kunststoff- und Gummischläuche, starre Rohre und Profile mit engen Toleranzen und hohen Schnittgeschwindigkeiten. Kombinierte Zieh-/Schneidgeräte sind mit verschiedenen Bandbreiten, Schnittkapazitäten und Zugmomenten erhältlich, um spezifische Anforderungen zu erfüllen. Das CPC steht für langjährige industrielle Anwendung, einfache Inbetriebnahme und präzisen Betrieb.

Eigenschaften

• Optimale Augenhöhe-Überwachung – Bedienelemente auf Augenhöhe und leicht erreichbar.
• Leicht zugänglicher Schneidermotor – Schnell abnehmbarer Schutz für einfachen Motorzugang bei Wartung.
• Sichtbarer Schneidkopf – klare Messerabdeckung ermöglicht Sicht auf rotierenden Schneidkopf und Messer während des Betriebs.
• Integrierte Reinigung – Edelstahl-Schmierwanne reinigt und schmiert die Messer bei jedem Durchlauf; Schnittkammer mit Ablaufanschluss.
• Gesteuerter Extrudathalt – Riemen verstellbar und Spannung steuerbar durch Öffnen/Schließen der Riemenfuge mit einfacher Drehung.
• Zentriertes, geführtes Material – verstellbare Rollen führen das Material in die Riemen.
• Präzises Ziehen – Servoantrieb zieht und fördert das Material gleichmäßig zum Schneidkopf.
• Upgrade-Option – Emerson 3,25 Hp Velocity-Servoe-drive mit ±1/100 % Geschwindigkeitsregelung, geringeres Drehmoment bei niedrigen Geschwindigkeiten und serielle Bedienerschnittstelle mit Fuß-pro-Minute- und Gesamtlängen-Zähler.

Inline-Getriebereduzierer
Reduziert den Wartungsaufwand gegenüber traditionellen Riemen- und Riemenscheibenkonstruktionen; verbessert das Drehmomentverhalten, Seitenlastfähigkeit und verlängert die Lebensdauer des Servomotors.

Obere und untere Riemenschutzabdeckungen
Schützen den Anwender und lassen sich beim Wechseln der Riemen am Schneider leicht entfernen.

Standard-Touchscreen-Funktionen

• Vollfarb-Grafiken
• Großes gut lesbares Display
• Wählbare Schnittmodi, Messergeschwindigkeit und Start/Stopp-Funktionen
• Voller Zugriff auf Servoantriebe für Feinabstimmung und Service

Häufig gestellte Fragen

• Mehr Drehmoment und Motorlebensdauer – Der Inline-Getriebereduzierer von Conair verbessert das Drehmoment und reduziert gleichzeitig den Wartungsaufwand. CRM- und schrägverzahnte Kegelradgetriebe werden im Ziehantrieb verwendet.
• Intuitive Bedienersteuerung – Benutzerfreundlicher 10-Zoll (254 mm) Touchscreen mit hochsichtbaren Grafiken, intuitiven Befehlen und großer Popup-Soft-Tastatur zur schnellen Rezept-Eingabe.
• Schnittkapazität – Wählen Sie Riemenbreiten von 3 bis 4 Zoll (76,2 bis 101,6 mm) und nominelle Zuglängen bis 26 Zoll (660,4 mm); Kapazität beispielhaft bis 3,75 Zoll angegeben.

Optionen

• Fernsteuerung der Riemengeschwindigkeit mit Zehndreh-Potentiometer und digitaler Geschwindigkeitsanzeige (mit 100 ft Kabel)
• Elektronischer Gesamtlängen-Zähler
• Digitaler Riemenspalt-Sensor
• Upgrade der Schneiddrehmoment-Leistung auf 4,4 Hp kontinuierlicher Positions-Servo-Controller
• Edelstahl-Schneidkopf anstelle des standardmäßigen Aluminium-Schneidkopfs für zusätzliche Trägheit
• Zweite Achse Schiebebasis für freien Zugang zu den Riemen des Ziehers für nicht-schneidende Prozesse
• Variable Messer-Geschwindigkeit in sowohl On-Demand- als auch Schwungrad-Schnittmodi
• Follower-Schneidmodus mit vom Bediener programmierbarer Schnittlänge und Messern; Controller nutzt Encoder-Eingang zur Verhältnisbildung zwischen Schneidkopf und Ziehgeschwindigkeit
• Elektroauge und Halterung für End-Sense-Modus (zum Schneiden starrer Teile von 4 bis 24 Zoll ausgelegt; Proben für Anwendung und Einrichtung erforderlich)
• Edelstahl-Schneidbuchsen eingelassen auf Maß für Rundprodukte
• Messerreinigungssystem mit Filzpad und Schmiermittelflasche mit Sichtventil
• Buchsen-Schmier-Spritzsystem mit Reservoir und Düse (Anschluss für kundenseitig bereitgestellte Druckluft)
• Mehrere Längen und Chargen (bis zu drei zusätzliche Längen mit zugehörigen Chargenzählungen) für Timer- und Encoder-Modi
• Host-Mikroprozessor-Schnittstellenanschlüsse und Timer-Modus

Ressourcen

• CPC Models Puller/Cutter Handbuch (Ressource auf der Website aufgeführt)
• Vollständiger Gerätekatalog (Ressource auf der Website aufgeführt)
• Volles Datenblatt: TPEX003-1025-CPC-Puller-Cutter.pdf

Technische Daten

• Modell / Serie: CPC Models (Combination Puller/Cutter)
• Schnittkapazität angegeben bis 3,75 Zoll (nominal)
• Riemenbreiten verfügbar: 3 bis 4 Zoll (76,2 bis 101,6 mm)
• Nominelle Zuglängen bis 26 Zoll (660,4 mm)
• Ziehantrieb: Servoantrieb (Upgrade-Optionen beinhalten Emerson 3,25 Hp velocity servo e-drive)
• Optionales Schneiddrehmoment-Upgrade: 4,4 Hp kontinuierlicher Positions-Servo-Controller
• Steuerinterface: 10-Zoll (254 mm) Vollfarb-Touchscreen mit Rezept- und Servo-Einstellzugriff
• Schneidkopf: Standard Aluminium (Option Edelstahl-Schneidkopf für erhöhte Trägheit)
• Messerwartung: Edelstahl-Schmierwanne mit Ablaufanschluss; Messerreinigungssystem verfügbar
• Antriebsreductor: Inline-Getriebereduzierer (CRM- und schrägverzahnte Kegelgetriebe im Ziehantrieb verwendet)
• Materialien: geeignet für Kunststoff- und Gummischläuche, starre Rohre und Profile; Riemenoptionen für das Schneiden von welligem Kunststoff
• End-Sense- und Längensteuerung: Elektroauge-Option für End-Sense; Follower- sowie Timer/Encoder-Modi für Längensteuerung
• Buchsenoptionen: Edelstahl-Schneidbuchsen eingelassen auf Maß für Rundprodukt; Buchsen-Schmier-System verfügbar
• Zusätzliche Funktionen: Fernsteuerung der Riemengeschwindigkeit, elektronischer Gesamtlängen-Zähler, digitaler Riemenspalt-Sensor, mehrere Längen/Chargen-Funktionalität, Host-Mikroprozessor-Schnittstelle
