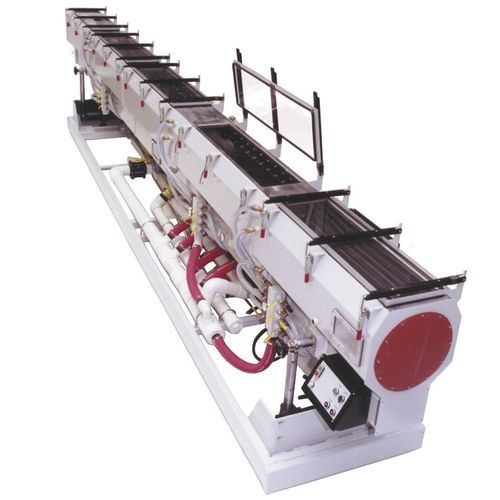

Kühlbad für Extrusion MSBHI Series

ProfilRohrmit Sprühfunktion

Überblick Die Conair MSBHI Series Wasser‑Sprühbehälter liefern hochdruckige, hochintensive Sprühkühlung für Rohr-, Schlauch‑ und Profil‑Extrusionen. Im Vergleich zu Tauchbädern erzeugen MSBHI‑Sprühbehälter turbulente Tropfen‑Impaktkühlung, die Wärme schneller ableitet und die Bildung isolierender Wasserfilme an massiven Querschnitten verhindert, wodurch schnelleres Kühlen auf kleinerer Stellfläche möglich ist.

Hauptmerkmale

• Hochintensiver Hochdruck‑Sprühstrahl für schnelle, platzsparende Kühlung von Rohr-, Schlauch‑ und Profilextrusionen
• Integriertes Wasserverteilsystem mit individuellen Ventilen je Sprühkammer; separate Sprühleisten zur Richtungssteuerung und Optimierung der Kühlung für jede Profilgeometrie
• Schnellentleerungsventile zum schnellen Ablassen und für Wartungsarbeiten
• Tank, Wasserbehälter und Auffangwannen aus Edelstahl; übrige Oberflächen lackiert zum Korrosionsschutz
• Erhältlich in mehreren Tanklängen und Kammerkonfigurationen zur Anpassung an Extrusionsanforderungen

Häufig nachgefragte Punkte

• Betrieb: dedizierte Wasser‑Ventile pro Kammer, einzelne Sprühleisten und Schnellentleerungsventile erleichtern Inbetriebnahme und Wartung
• Materialien: wasserberührte Komponenten (Tank, Behälter, Auffangwannen) aus Edelstahl für Korrosionsbeständigkeit
• Tanklängen/Konfigurationen: Modelle verfügbar von 16 ft (4,9 m) Zwei‑Kammer bis 24 ft (7,3 m) Drei‑Kammer

Optionen

• Thermometer für oberen Tank oder Behälter
• 7,5 Hp Wasserumlaufpaket mit leistungsfähigem Edelstahl‑Plattenwärmetauscher — für Extrusionsraten unter 600 lb/hr; ausgelegt 180 gpm bei 40 psi (basierend auf 45 °F Kühler und 30 gpm zum Wärmetauscher). Enthält 3" Turbofilter, 200 gpm
• 10 Hp Wasserumlaufpaket mit leistungsfähigem Edelstahl‑Plattenwärmetauscher — für Extrusionsraten unter 800 lb/hr; ausgelegt 220 gpm bei 40 psi (basierend auf 45 °F Kühler und 45 gpm zum Wärmetauscher). Enthält zwei 3" Turbofilter, 200 gpm jeweils
• Zusätzlicher 2" oder 3" Turbofilter mit Dreiwegeventil und zwei Rückschlagventilen zur Inline‑Filterumschaltung für Reinigung
• Eingebautes Schienensystem mit elektrischem Aktuator, 36" Hub, 0,6 in/s Einzelspeed; optionaler AC‑Inverter und Wahlschalter für 0,2 in/s
• 5 Hp Flüssigkeitsring‑Vakuumpumpe angetrieben von 7,5 Hp Motor (72 cfm), Vakuumgrade bis zu 20 in Hg; eine Pumpe versorgt alle Kammern und ein gemeinsames integriertes Reservoir
• Belt‑on‑air Abstreifkammer mit Lock‑Line Düsen
• Spezial‑Rollensystem für Vollprofile

Produktressourcen

• MSBHI Series Water Spray Tanks Manual
• Vollständiger Geräte‑Katalog
• Vollständiges Datenblatt: TPEX004-0624 - MSBHI Series Water Spray Tanks (spec sheet)

Technische Daten

• Serie / Modellbezeichnung: MSBHI Series
• Kühlverfahren: Hochdruck‑Wasserstrahl (hochintensiver Sprühbehälter) für turbulente Impaktkühlung
• Tankmaterialien: Edelstahl für Tank, Wasserbehälter und Auffangwannen; übrige Oberflächen lackiert für Korrosionsschutz
• Tanklängen / Konfigurationen: verfügbar von 16 ft (4,9 m) Zwei‑Kammer bis 24 ft (7,3 m) Drei‑Kammer
• Wasserumlauf‑Optionen: 7,5 Hp System (für < 600 lb/hr Extrusion) — 180 gpm bei 40 psi (basierend auf 45 °F Kühler, 30 gpm zum Wärmetauscher) mit 3" Turbofilter (200 gpm)
• Wasserumlauf‑Optionen: 10 Hp System (für < 800 lb/hr Extrusion) — 220 gpm bei 40 psi (basierend auf 45 °F Kühler, 45 gpm zum Wärmetauscher) mit zwei 3" Turbofiltern (200 gpm jeweils)
• Filteroptionen: zusätzlicher 2" oder 3" Turbofilter mit Dreiwegeventil und zwei Rückschlagventilen zur Inline‑Umschaltung
• Schiene/Aktuator: eingebautes Schienensystem mit elektrischem Aktuator, 36" Hub, 0,6 in/s Einzelspeed (optional AC‑Inverter bietet 0,2 in/s)
• Vakuumoption: 5 Hp Flüssigkeitsring‑Vakuumpumpe angetrieben von 7,5 Hp Motor, 72 cfm, Vakuumniveaus bis 20 in Hg; eine Pumpe versorgt alle Kammern und das gemeinsame integrierte Reservoir
• Zubehör: belt‑on‑air Kammer mit Lock‑Line Düsen; Spezial‑Rollensystem für Vollprofile
