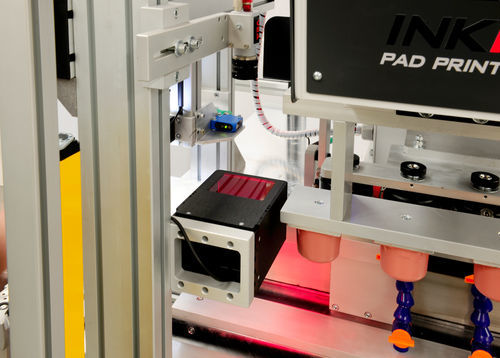

Positionierungs-Kontrolleinheit

Vakuummit Displaydigital

Produktbeschreibung
Bestehend aus einer Industriekamera und einem rotierenden Zentriertisch mit bürstenlosem Motor, richtet das Positionskontrollgerät Werkstücke aus und zentriert sie, wenn ein einheitliches Laden nicht möglich ist. Die Steuerungssoftware wird auf einem PC installiert und über das Maschinenbedienfeld bedient. Der rotierende Zentriertisch gewährleistet eine absolute Druckgenauigkeit von ±0,05 mm. Ein Vakuum-Haltesystem fixiert das Werkstück während des Druckvorgangs und der Pad-Kraft. Typische Anwendungen: Druck auf Medaillen, Münzen und andere nicht fixierbare Teile in Tampondruckprozessen.

Hauptmerkmale

• Erkennung und Ausrichtung von Werkstücken mittels Industriekamera
• Rotierender Zentriertisch mit bürstenlosem Antrieb
• Software auf PC installiert und über Maschinenmonitor steuerbar
• Absolute Druckgenauigkeit: ±0,05 mm
• Vakuumsystem zur zuverlässigen Fixierung während des Drucks
• Ausgelegt für kleine, runde oder unregelmäßige Teile, die nicht fixierbar sind

Technische Daten

• Erkennungsmethode: Industriekamera zur Positionsbestimmung
• Zentriergang: rotierender Tisch mit bürstenlosem Antrieb
• Steuerschnittstelle: PC-Software integriert ins Bedienpanel
• Druckgenauigkeit: ±0,05 mm (absolut)
• Werkstückfixierung: vakuumbasierter Halt
• Anwendungen: Tampondruck von Medaillen, Münzen, Schmuckkomponenten und anderen nicht fixierbaren Teilen
