Linearer Beschicker

Stufenmotorisiertdigital

Beschreibung

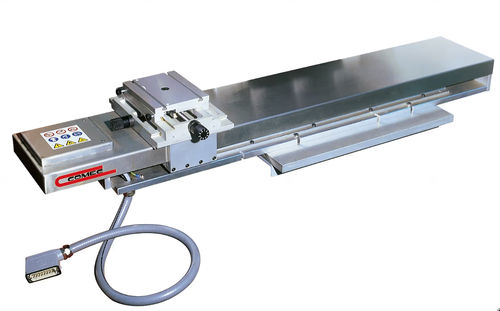

Die Linear‑Transfer‑Vorrichtung Modell STEP ermöglicht die programmierbare Schrittsteuerung über das Maschinenbedienfeld. Sie arbeitet mit einem bürstenlosen Motor und einer Plattenbewegung über Kugelgewindetrieb und wird mit einer Platte zur Aufnahme der Werkstückaufnahme mit orthogonaler Führung, XY‑Verstellungen und einer 5°‑Drehung geliefert. Vorgesehen für den Einsatz mit T‑Nut‑Aufnahmen, ist sie geeignet für mehrfarbige Tampondruckmaschinen mit oder ohne unabhängige Pads. Die STEP‑Vorrichtung beschleunigt und vereinfacht den Tampondruckprozess und kann an Pick‑&‑Place‑Systeme sowie an Vorbehandlungsgeräte wie Corona‑, Plasma‑ oder Flammenbehandlungsanlagen angeschlossen werden.

Technische Daten

• Typ: Linearer Transfer‑Einsatz (Modell STEP)
• Schrittprogrammierung: Programmierbar über das Maschinenbedienfeld
• Motor: Bürstenloser Motor
• Plattenbewegung: Kugelgewindetrieb
• Platte: Mit Platte zur Aufnahme der Werkstückaufnahme geliefert
• Führung: Orthogonale Führung
• Einstellungen: XY‑Verstellungen
• Drehung: Drehfähigkeit 5°
• Voraussetzung: Vorbereitet für Anwendung mit T‑Nut
• Kompatibilität: Geeignet für mehrfarbige Maschinen, mit oder ohne unabhängige Pads
• Automatisierung: Kann an Pick‑&‑Place‑Geräte angeschlossen werden
• Vorbehandlungs‑Kompatibilität: Integrationsfähig mit Corona‑, Plasma‑ oder Flammenbehandlung
