Linearer Beschicker

pneumatischautomatischmotorisiert

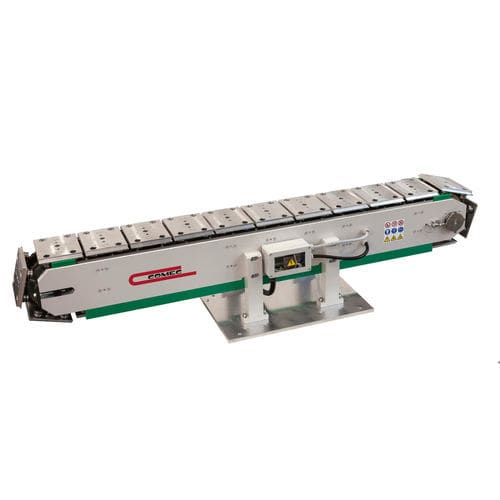

Produktübersicht Programmierbarer Linearzuführer mit mehreren Vorrichtungen und pneumatischer Verriegelung der Platten in Druckposition. Die Anzahl der Vorrichtungen ist je nach Maschinentyp und Bauteilgröße konfigurierbar. Die Teilung ist von 127 mm bis 356 mm über die Maschinensteuerung programmierbar. Der Antrieb erfolgt über einen bürstenlosen Motor mit Kettenantrieb, kombiniert mit pneumatischer Verriegelung und Steckeinführung der Platten in den Druckstationen für präzise Positionierung. Die Platten laufen auf zwei linearen Führungen und sind auf Umlaufrollenkugellagern montiert.

Hauptmerkmale

• Programmierbare lineare Teilung
• Mehrere Vorrichtungen, Anzahl konfigurierbar nach Maschine und Bauteilgröße
• Pneumatische Verriegelung der Platten in Druckposition
• Bürstenloser Motorantrieb
• Kettenantrieb mit pneumatischer Verriegelung und Steckeinführung der Platten in Druckstationen
• Platten laufen auf zwei linearen Führungen mit Umlaufkugellagern

Integration und Kompatibilität

• Entwickelt für 4- oder 5-Farben-Tampondruckmaschinen
• Kompatibel mit Maschinen mit oder ohne unabhängige Pads
• Kann in Pick-&Place-Systeme zur Vollautomation integriert werden
• Kompatibel mit Oberflächenvorbehandlungsgeräten wie Corona, Plasma oder Flammenbehandlung

Technische Daten

• Teilung (Index): 127 mm bis 356 mm (programmierbar über Maschinensteuerung)
• Antrieb: bürstenloser Motor
• Bewegung: Kettenantrieb mit pneumatischer Verriegelung
• Plattenverriegelung: pneumatische Verriegelung in Druckposition; Steckeinführung der Platten in Druckstationen
• Führungen und Lager: zwei lineare Führungen; Platten auf Umlaufkugellagern montiert
• Vorrichtungen: variable Anzahl je nach Maschine und Objektgröße
• Empfohlener Einsatz: 4- oder 5-Farben-Maschinen; kompatibel mit unabhängigen Pads
• Automation: Anschluss an Pick-&Place-Geräte möglich
• Kompatibilität Vorbehandlung: Corona, Plasma, Flammenbehandlung
