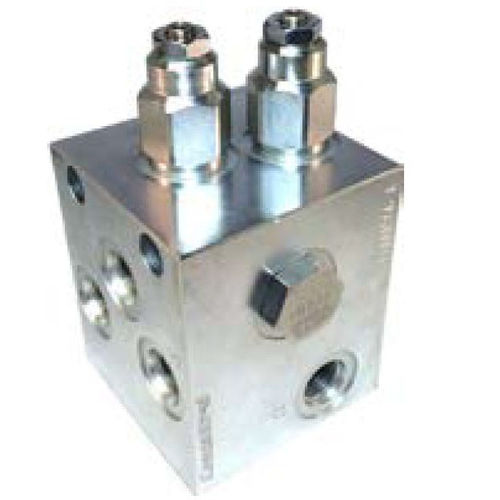

Bidirektionalventil DCB10-MC, DCB12-MC
Patronensteuerbarfür Motor

Bidirektionalventil
Bidirektionalventil
Bidirektionalventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Patronen
Funktion
steuerbar
Anwendung
für Motor, für Zylinder
Weitere Funktionen
Ausgleich, Dehnung
Weitere Eigenschaften
bidirektional
Druck

210 bar, 315 bar
(3.045,8 psi, 4.568,7 psi)

Durchsatz

57 l/min, 85 l/min
(15,06 us gal/min, 22,45 us gal/min)

Beschreibung

Doppelgegengewicht HIC, 10-Größen, hydraulische Entlüftung mit Make-up-Kontrolle. Dies ist eine intern gesteuerte, leckagearme Baugruppe. Der DCB10-MC verwendet zwei CB10-HV-Kartuschen und vier CP100-3 Rückschlagventile, die einen freien Durchfluss vom V-Anschluss zu den C-Anschlüssen ermöglichen, und blockiert den Durchfluss in umgekehrter Richtung, bis die Entlastungseinstellung erreicht ist oder bis ein ausreichender Steuerdruck auf den gegenüberliegenden V-Anschluss aufgebracht wurde. Verbinden Sie den T-Anschluss mit einer Tankleitung, damit Nachspeisung in den Kreislauf fließen kann. Anwendung Duale Gegengewichts-HICs werden zur Steuerung von Lasten in bidirektionaler Bewegung verwendet, wie z.B. bei Radmotoranwendungen oder für Zylinder, die über die Mitte gehen. Sie eignen sich auch für den Einsatz am Ausleger und am Tauchzylinder eines Baggers. Wenn Sie eine Make-up-Funktion benötigen, schließen Sie den T-Port an den Speicher oder das Ladesystem an. Dadurch kann die Last sanft und mit minimalem Energieverlust gesteuert werden. Wenn die Last versucht, vor der Pumpe zu laufen, nimmt der Steuerdruck ab und die Entlastungszone drosselt oder schließt sich, um ein Weglaufen zu verhindern. Der T-Anschluss ist auch für Zylinderanwendungen geeignet, bei denen Wegeventile (insbesondere Proportionalventile) empfindlich auf die Strömungsintensivierung der Stromversorgung der Stangenseite reagieren. Der DCB10-MC leitet den Strom direkt zum Tank um und umgeht das Wegeventil. Diese HIC ersetzt technisch den 1EEC11-01.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Comatrol anzeigen
