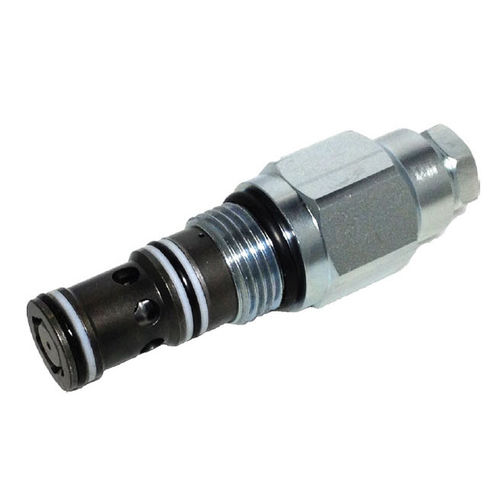

Ventil für Zylinder CB10-HV

für Aktuatoren3-WegeEntlüftung

CB10-HV: Gegengewichtventil, 10 Größe, hydraulische Entlüftung. Dieses Ventil ist 3 das getragene, außen gesteuerte und niedrige Durchsickern. Der Kontrollabschnitt erlaubt freien Fluss vom Richtungsventil (Hafen 2) zur Last (Hafen 1), beim Fluss von Port1 normalerweise blockieren, um Gegenströmung 2. zu tragen wird blockiert, bis Steuerdruck an Hafen 3. angewendet ist. Wenn der Auflagedruck am Hafen 1 Aufstiege über der Druckeinstellung, das intergral Sicherheitsventil aktiviert ist und Druck wird von Hafen 1, 2. zu tragen entlastet. Anwendungen Einzelne Gegengewichtventile werden normalerweise, wenn die Last, wie Luftaufzüge, Kräne in einer Richtung ist, oder Handkurbeln benutzt. In der Last, die Anwendungen hält, können sie als Schlauchbruchventile verwendet werden, wenn sie nahe oder innerhalb einem Auslöser installiert werden. Doppelventile können für Lasten bidirektional steuern in den Bewegungsanwendungen benutzt werden oder für die Zylinder, die über Mitte hinausgehen.
