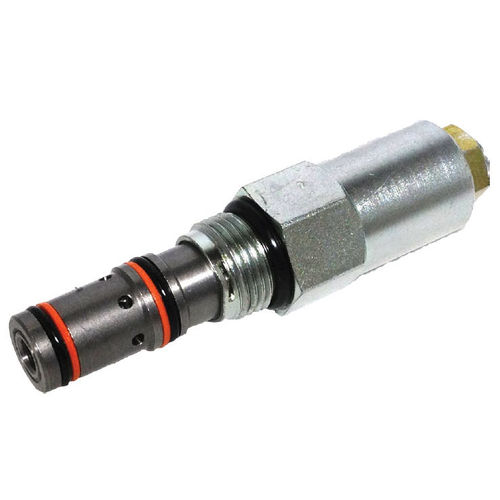

Patronenventil CP448-1

für Zylinderfür Aktuatoren3-Wege

Dieses dreiteilige, extern vorgesteuerte Ausgleichsventil ist ein 8-teiliges, kartuschenförmiges, leckagearmes Ventil mit hydraulischer Entlüftung. Der Prüfabschnitt ermöglicht einen freien Durchfluss vom Wegeventil (Anschluss 2) zur Last (Anschluss 1), während er normalerweise den Durchfluss von Anschluss 1 nach Anschluss 2 blockiert. Der Rückfluss wird blockiert, bis der Steuerdruck am Anschluss 3 anliegt. Steigt der Lastdruck an Anschluss 1 über die Druckeinstellung, wird das Sicherheitsventil aktiviert und der Druck von Anschluss 1 nach Anschluss 2 entlastet. Anwendungen Einzelne Gegengewichtsventile werden normalerweise verwendet, wenn die Last unidirektional ist, wie z.B. Hebebühnen, Kräne oder Winden. In Lasthalteanwendungen können sie als Schlauchbruchventile eingesetzt werden, wenn sie in der Nähe oder in einem Stellglied installiert werden. Doppelventile können zur bidirektionalen Steuerung von Lasten in Motoranwendungen oder für über die Mitte gehende Zylinder verwendet werden.
