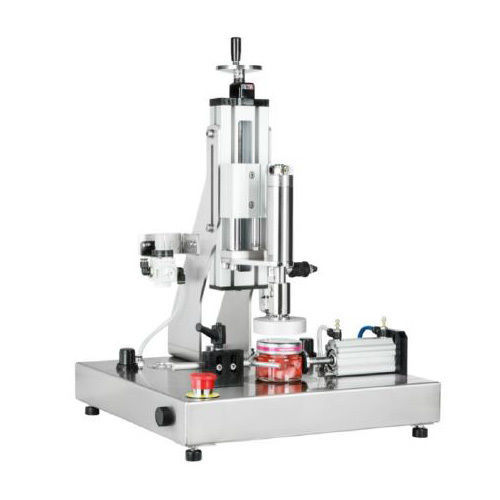

Anschraubbare Schraubverschlussanlage

vertikalpneumatischmanuell

Produktbeschreibung
Pneumatische Tischverschließmaschine für das kontrollierte Anziehen von Twist-off- und Kunststoff-Schraubverschlüssen. Edelstahlfuß. Manuelle Höhenverstellung des Verschließkopfes mittels Handrad und Zähler, der eine Referenz in Abhängigkeit von der Behälterhöhe liefert. Maximale Behälterhöhe in Standardausführung 350 mm; Anpassungen möglich. Vertikaler Druck und Drehmoment sind einstellbar. Verstellbares Behälterverriegelungssystem mittels pneumatischem Kolben. Mechanisches Halsgreifsystem für Kunststoffflaschen mit niedriger Dichte. Kundenspezifische Zentrier-/Positioniervorrichtungen aus PVC für das Verschließen kleiner Flaschen sind verfügbar.

Betrieb
Der Bediener passt die Maschine an Größe von Behälter und Verschluss an, setzt den Verschluss in die Spindel oder auf die Öffnung des Glases/der Flasche und drückt gleichzeitig die beiden seitlichen Tasten, um den Verschluss zu schließen. Das Drehmoment ist nach Einstellung konstant und wiederholgenau.

Luftversorgung und pneumatisches System
Die Maschine ist pneumatisch und benötigt einen Kompressor. Empfehlung: 2 PS, Tank ≥ 80 L, Luftdurchsatz ≥ 300 Nl/min. Öl-freies System empfohlen; pneumatische Komponenten sind für Trockenlauf ausgelegt und benötigen keine Schmierung. Das Drehmoment wird durch Variieren des Zuluftdrucks eingestellt. Ein pneumatischer Flügelzellenmotor mit Edelstahlgehäuse ist in verschiedenen Drehmomentausführungen erhältlich. Ein federbelasteter Kompensator mildert die Kontaktphase zwischen Verschluss und Behälter unabhängig von der Absenkgeschwindigkeit des Verschließkopfes.

Formatwechsel
Für jedes Verschlussformat ist eine spezielle Spindel erforderlich. Lösungen: Gehäuse aus Edelstahl oder Aluminium; Kugeln und Feder zum Einsetzen des Verschlusses in das Spannfutter; Reibgummi oder Innenrändelung zur Anpassung an die Verschlussform. Magnetische Spannfutter sind für Twist-off-Metallverschlüsse in den Größen 038, 43, 48, 53, 58, 63, 66, 70, 77, 82 (Standard und Tief) erhältlich.

Anwendungsbereiche

• Lebensmittel
• Kosmetik
• Chemie

Charakteristiken / Technische Spezifikationen

• Grundfläche: 450 x 450 mm
• Produktion: ca. 500–600 Flaschen/h
• Gewicht: 25–30 kg
• Maximale Behälterhöhe (Standard): 350 mm (anpassbar)
• Stromversorgung: Druckluft 3–7 bar
• Verbrauch: max. 190 Nl/min bei 7 bar
• Empfohlener Kompressor: ca. 2 PS, Tank ≥ 80 L, Luftdurchsatz ≥ 300 Nl/min
• Pneumatische Komponenten für Trockenlauf; keine Schmierung erforderlich
• Drehmoment einstellbar über Luftdruck; Flügelzellenmotor in verschiedenen Drehmomentvarianten erhältlich
