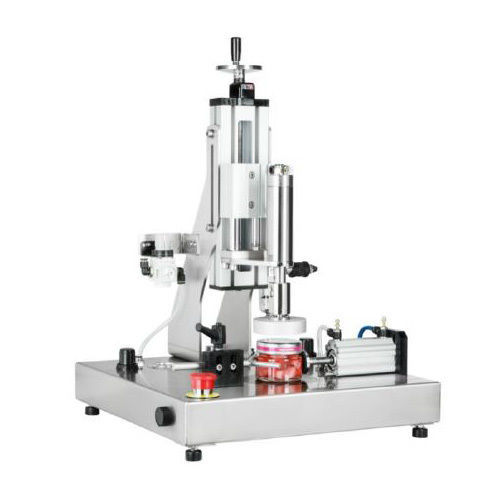

Vertikaler Verschliesser

pneumatischmanuellmanuell betätigt

Produktbeschreibung
Pneumatische Tisch-Flip-Top-Verschließmaschine zum kontrollierten Anziehen von Twist-off- und Kunststoff-Schraubverschlüssen. Edelstahlfuß. Manuelle Höhenverstellung des Verschließkopfes über Handrad mit Zähler als Referenz für die Behälterhöhe. Maximale Standard-Behälterhöhe 350 mm (anpassbar). Vertikaler Druck und Drehmoment einstellbar; mechanisches Halsgreifsystem für Flaschen aus Kunststoff mit geringer Dichte. Maßgeschneiderte PVC-Zentrier-/Positioniervorrichtungen für kleine Flaschen verfügbar.

Bedienung
Der Bediener passt die Einstellungen auf Behälter- und Verschlussgröße an, setzt den Verschluss in die Spindel oder auf die Öffnung des Behälters und drückt beide Seitentasten zur Schließung. Das Drehmoment wird über den Luftdruck eingestellt und bleibt nach dem Einstellen konstant und wiederholgenau. Ein federbelasteter Kompensator mildert die Kontaktphase zwischen Verschluss und Behälter.

Luftversorgung und Installationshinweise
Die Maschine ist komplett pneumatisch und benötigt einen Kompressor. Empfohlen: 2 PS, Tank ≥ 80 L, Luftdurchsatz ≥ 300 Nl/min; ölfreies System, vorzugsweise gedämpft. Pneumatische Komponenten sind für Trockenlauf ausgelegt; keine Schmierung erforderlich. Pneumatischer Flügelzellenmotor mit Edelstahlgehäuse in verschiedenen Drehmoment-Ausführungen verfügbar. Luftverbrauch: max. 190 Nl/min bei 7 bar.

Formatwechsel
Für jedes Verschlussformat ist eine spezielle Spindel erforderlich. Optionen: Gehäuse aus Edelstahl oder Aluminium; Kugeln und Feder für das Einführen des Verschlusses; Reibgummi oder Innenrändelung zur Anpassung an die Verschlussform. Magnetspannfutter verfügbar für Metall-Twist-off-Verschlüsse: 038, 43, 48, 53, 58, 63, 66, 70, 77, 82 (Standard und Deep).

Anwendungsbereiche

• Lebensmittel
• Kosmetik
• Chemie

Technische Daten

• Grundfläche: 450 × 450 mm
• Maximale Standard-Behälterhöhe: 350 mm (anpassbar)
• Produktion: ca. 500–600 Flaschen/h
• Gewicht: 25–30 kg
• Stromversorgung: Druckluft 3–7 bar
• Verbrauch: max. 190 Nl/min bei 7 bar
• Empfohlener Kompressor: 2 PS, Tank ≥ 80 L, Luftdurchsatz ≥ 300 Nl/min (ölfrei empfohlen)
• Aufbau: Edelstahlfuß; pneumatischer Flügelzellenmotor in verschiedenen Drehmoment-Ausführungen
• Höhenverstellung: manuell über Handrad mit Zähler
• Behälterverriegelung: einstellbarer pneumatischer Kolben
• Flaschenhandhabung: mechanische Halsgreifung für Kunststoffflaschen niedriger Dichte
• Formatwechsel: spezielle Spindel pro Verschlussformat; verschiedene Spannfutterlösungen
• Magnetspannfutter: Größen 038/43/48/53/58/63/66/70/77/82 (Standard und Deep)
• Drehmomentregelung: über Luftdruck; konstant und wiederholgenau
• Federbelasteter Kompensator zur Milderung des Kontakts Verschluss/Behälter
