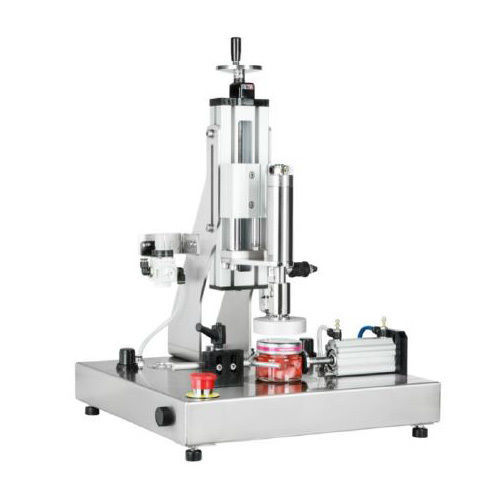

Schrauben-Schraubverschlussanlage

pneumatischhalbautomatischfür Flaschenpacks

Produktbeschreibung
Pneumatische Tisch‑Verschließmaschine zum kontrollierten Anziehen von Twist‑Off‑ und Kunststoff‑Schraubverschlüssen. Edelstahlfuß. Manuelle Höhenverstellung des Verschließkopfs über Handrad und Zähler; maximale Behälterhöhe standardmäßig 350 mm (anpassbar). Vertikaler Druck und Drehmoment einstellbar. Verstellbares Verriegelungssystem des Behälters über pneumatischen Kolben. Mechanisches Halsgreifsystem für Kunststoffflaschen mit niedriger Dichte. Kundenspezifische PVC‑Zentrier-/Positioniervorrichtungen für kleine Flaschen erhältlich.

Bedienung
Der Bediener stellt Höhe und Drehmoment entsprechend Behälter und Verschluss ein, setzt den Verschluss in die Spindel oder auf die Öffnung des Behälters und betätigt die beiden seitlichen Tasten am Fuß, um den Verschluss vorzunehmen. Das Drehmoment wird durch den Luftdruck eingestellt und bleibt nach Einstellung konstant und wiederholbar. Ein federbelasteter Kompensator dämpft die Kontaktphase zwischen Verschluss und Behälter.

Pneumatik / Stromversorgung
Die Maschine ist vollständig pneumatisch und muss mit ölfreier Luft aus einem Kompressor versorgt werden. Empfohlene Werte:

• Kompressorleistung: 2 PS
• Behältervolumen: ≥ 80 L
• Luftdurchsatz: ≥ 300 Nl/min
• Oil‑less System empfohlen (optional schallgedämmt)
• Pneumatische Komponenten für Trockenlauf ausgelegt (keine Schmierung erforderlich)

Der pneumatische Flügelzellenmotor hat ein Gehäuse aus Edelstahl und ist in Varianten je nach benötigtem Drehmoment erhältlich. Das Drehmoment wird über den Luftdruck eingestellt; ein Federkompensator sorgt für weichen, reproduzierbaren Kontakt unabhängig von der Absenkgeschwindigkeit des Verschließkopfs.

Formatwechsel
Für jedes Verschlussformat ist eine spezielle Spindel (Ansetzkopf) erforderlich. Lösungen: Gehäuse aus Edelstahl oder Aluminium; Kugeln und Feder für das Einsetzen des Verschlusses; Reibungsgummi oder Innenrändelung zur Formanpassung. Magnetische Spannfutter verfügbar für Metall‑Twist‑Off‑Verschlüsse:

• 038
• 43
• 48
• 53
• 58
• 63
• 66
• 70
• 77
• 82 (Standard & Tief)

Anwendungsbereiche

• Lebensmittel
• Kosmetik
• Chemie

Merkmale / technische Daten

• Aufstellfläche: 450 × 450 mm
• Produktion: ca. 500–600 Flaschen/h
• Gewicht: 25–30 kg
• Betriebsdruck: 3–7 bar
• Verbrauch: max. 190 Nl/min bei 7 bar
• Maximale Behälterhöhe (Standard): 350 mm (anpassbar)
• Verstellbares Verriegelungssystem des Behälters (pneumatischer Kolben)
• Mechanisches Halsgreifsystem für leichte Kunststoffflaschen
• Drehmoment einstellbar per Luftdruck; federbelasteter Kompensator für sanften Kontakt
