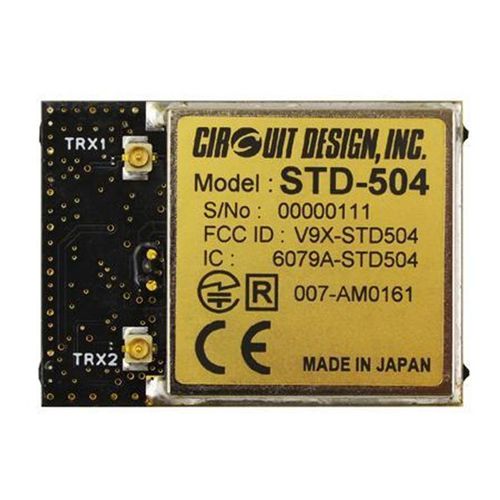

DSSS-Transceiver STD-504

2.4 GhzFunkRF

Übersicht
Das STD-504 ist ein kompakter 2,4 GHz DSSS-Funktransceiver für industrielle Anwendungen wie Telemetrie und Fernsteuerung. Es integriert einen Echt-Diversity-Empfänger und Sender-Diversity, um auch in stark belegten 2,4-GHz-Umgebungen zuverlässige Verbindungen sicherzustellen. Das Modul unterstützt energiesparenden Batteriebetrieb, bietet eine transparente RF-Datenschnittstelle und lässt sich über UART-Befehle konfigurieren.

Zertifizierungen
Entspricht EN 300 328, FCC Part 15.247 (USA), ISED RSS-210 (Kanada) und ARIB STD-T66 (Japan), geeignet für weltweiten Einsatz.

Merkmale

• CE-, FCC-, ISED- und ARIB-Konformitätszertifizierung
• Direct Sequence Spread Spectrum (DSSS) Modulation
• Kanal-Sprung-Option über CHC-Pin steuerbar
• Echt-Diversity-Empfänger (zwei integrierte Empfangsschaltungen)
• Transmitter-Diversity
• Moduleinstellungen per dedizierten UART-Befehlen
• Transparente RF-Datenkommunikationsschnittstelle (DO/DI/CLK)
• Energiesparender Betrieb, für Batterieeinsatz geeignet; 75 Kanäle
• Sichtverbindung (LOS) Reichweite: 300 m
• Onboard-Temperatursensor

Anwendungen

• Industrielle Fernsteuerung
• Telemetriesysteme

Spezifikationen (Zusammenfassung)

• Anwendbare Normen: EN 300 328; FCC part 15.247; ARIB STD-T66; ISED RSS-210
• Kommunikationsverfahren: Simplex
• Übertragungsverfahren: Direct sequence spread spectrum
• Emissionsart: F1D (FSK)
• Frequenz: 2402,5 bis 2476,5 MHz
• Kanalabstand: 1 MHz
• RF-Datenrate: 19,2 kbps
• Chiprate: 288 kcps
• RF-Anschlüsse: MHF x 2
• Spreading-Code: 15 Chips (M-Sequenz: 111101010001100)
• Betriebstemperaturbereich: -30 bis +70 °C (ohne Tau)
• Versorgungsspannung: 3,3 bis 5,0 V DC (Abs. max. 5,5 V)
• Versorgungsstrom: TX 55 mA typ.; RX 60 mA typ.
• Abmessungen: 40 x 29 x 5,5 mm
• Gewicht: 10 g
• RF-Ausgangsleistung: < 10 mW (e.i.r.p.)
• TX-Dateneingang: Digital L = GND, H = Vref
• RF-Eingangspegel (RX): < -13 dBm
• Empfindlichkeit: -93 dBm (19,2 kbps, BER 0,1%)
• RF-Datenschnittstellenports: DO / DI / CLK (Datenrate 19,2 kbps; Sync: CLK)
• Befehlsinterface-Ports: TXD / RXD (UART, RS232C-Format; asynchron)
• Unterstützte UART-Baudraten: 19,2 k / 38,4 k / 57,6 kbps
• Flusssteuerung: Keine
• Weitere UART-Parameter: Datenlänge 8 Bit; Parität: Keine; Stoppbits: 2
