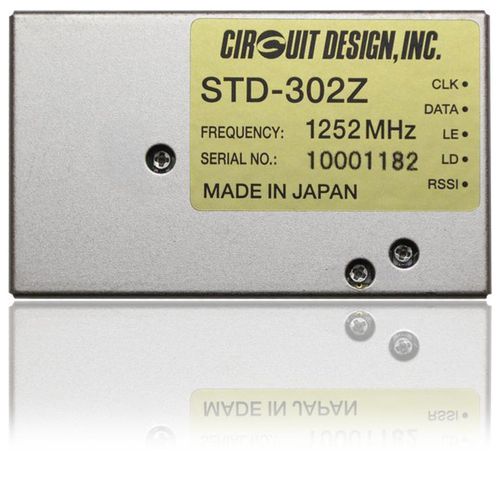

UHF-Transceiver STD-302Z

FMDatenübertragungÜberwachung

Produktübersicht Der programmierbare Schmalband-FM-Transceiver STD-302Z ist ein UHF-FM-Schmalband-Transceivermodul, das sich für industrielle Fernsteuerungs- und Telemetrieanwendungen eignet. Die SAW-Filter und die Schmalbandtechnologie bieten eine zuverlässige Datenkommunikation in industriellen Umgebungen, in denen eine gute Störungsunterdrückung und eine praktische Reichweite erforderlich sind. Geeignet für Rückmeldesysteme. Eigenschaften - 10 mW oder 5 mW HF-Leistung - Betriebsbereich 3,0 bis 5,5 V - Programmierbarer HF-Kanal - PLL-gesteuerter VCO - Empfängerempfindlichkeit - Hervorragende Vibrations- und Stoßfestigkeit / Mechanische Haltbarkeit - Empfängerkategorie 1 (458 MHz), 1.5 (434 / 869 MHz) - Verschiedene Frequenzbänder: 419 / 429 / 434 / 447 / 458 / 869 / 1216 / 1252 MHz - EN 300 220 (434 / 458 / 869 MHz) Anwendungen - Industrielle Anwendungen - Fernsteuerungssysteme / Rückmeldesysteme - Telemetriesysteme / Überwachungssysteme - FA-Datenübertragung Spezifikationen (434 MHz Beispiel) - Anwendbarer Standard: RED-konform (EN 300 220), UK Radio Equipment Regulations 2017 - Kommunikationsmethode: Simplex, Halbduplex - Frequenz: 433,075 bis 434,775 MHz - Kanalabstand: 25 kHz Kanal programmierbar - RF-Bitrate: 9.600 bps - Pulsbreite: Min. 100 us / Max. 15 ms - Versorgungsspannung: 3,0 bis 5,5 V DC - Versorgungsstrom: 44 mA typ. (TX), 28 mA typ. (RX) - Betriebstemperaturbereich: -20 bis +60 Grad C - Abmessungen: 30 x 50 x 9 mm - Gewicht: 25 g Senderteil - Sendertyp: PLL-Synthesizer - HF-Ausgangsleistung: 10 mW - Abweichung: +/-2,75 kHz (PN9 9,600bps) - Dateneingang: Digital L = GND, H = 3 V bis Vcc - Spurious Emission: 1000 MHz) - Leistung des benachbarten Kanals: 1000 MHz) - Datenausgang: Digital L = GND, H = 2,8 V Andere Frequenzbänder - 419 MHz: 418,725 bis 419,425 MHz, 25 kHz Schritt, 9.600 bps, 10 mW - 429 MHz: 429,25 bis 429,7375 MHz, 12,5 kHz Schritt, 4.800 bps, 9 mW - 447 MHz: 447,275 bis 447,9875 MHz, 12,5 kHz Schritt, 4.800 bps, 10 mW - 458 MHz: 458,525 bis 459,175 MHz, 25 kHz Schritt, 9.600 bps, 10 mW - 869 MHz: 868,025 bis 870,975 MHz, 25 kHz Schritt, 9.600 bps, 5 mW - 1216 MHz: 1216,0125 bis 1216,9875 MHz, 25 kHz Schritt, 4.800 bps, 8 mW - 1252 MHz: 1252,0125 bis 1252,9875 MHz, 25 kHz Schritt, 4.800 bps, 8 mW Zugehöriges Zubehör - ANT-LEA-01-R, ANT-LEA-02-R: Bleiantennen mit Stecker - ANT-RIG-01-R, ANT-RIG-02-R: Starre Antennen mit Stecker - ANT-01-R: Antenne mit Verlängerungskoaxialkabel - ANT-400-SFW-N: Außenschwenkantenne - ANT-400-R: Wasserfeste Antenne mit SMA - CBL-SMA-02F-R: SMA-Umwandlungskabel - CBL-TMP-01-R: Koaxialkabel mit Stecker - SJ050011, SJ060011: Weibliche Steckverbinder für PCB-montierte Verbindungen Zertifizierungen - RED-konform (EN 300 220) - UK Radio Equipment Regulations 2017 Technische Merkmale / Spezifikationen - Frequenzbänder: 419 / 429 / 434 / 447 / 458 / 869 / 1216 / 1252 MHz - HF-Ausgangsleistung: 5 mW, 8 mW, 9 mW, 10 mW (je nach Band) - Versorgungsspannung: 3,0 bis 5,5 V DC - Betriebstemperatur: -20 bis +60°C - Abmessungen: 30 x 50 x 9 mm - Gewicht: 25 g - Empfängertyp: Doppel-Superheterodyn - Sendertyp: PLL-Synthesizer - Programmierbare Kanäle - Hohe Vibrations- und Stoßfestigkeit - Mechanische Haltbarkeit - EN 300 220 (434 / 458 / 869 MHz)
