CNC-Drehmaschine DT
horizontal2-Achsmit Servoantrieb

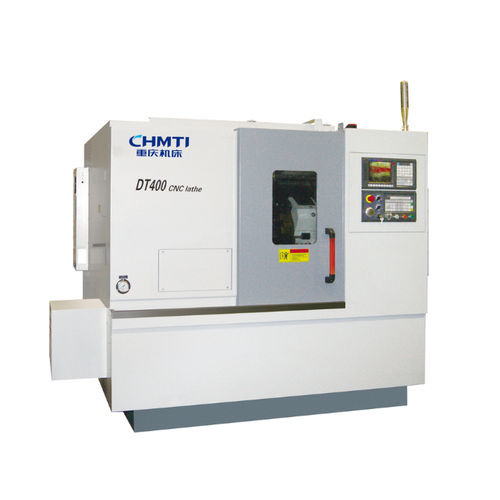

CNC-Drehmaschine - DT - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / 2-Achs / mit Servoantrieb
CNC-Drehmaschine - DT - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / 2-Achs / mit Servoantrieb
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
2-Achs
Antriebssystem
mit Servoantrieb
Anwendungsbereich
für die Produktion kleiner Teile, für Wellenbearbeitung, für Produktion, für komplexe Werkstücke
Leistung
Hochpräzision, Hochgeschwindigkeit, hohe Effizienz
Weitere Eigenschaften
kompakt, Multifunktion
Zusatzfunktion
zum Fräsen, zum Ausbohren, Bohren
Rotationsgeschwindigkeit

Min: 100 rpm
(628,319 rad.min-1)

Max: 4.000 rpm
(25.132,741 rad.min-1)

Max. Schnittdurchmesser

130 mm, 200 mm, 220 mm, 350 mm
(5 in, 8 in, 9 in, 14 in)

Max. Schnittlänge

300 mm, 500 mm
(12 in, 20 in)

Nominalleistung

5,5 kW, 11 kW
(7,5 hp, 15 hp)

Beschreibung

Überblick
Diese Baureihe von Drehmaschinen eignet sich für die Bearbeitung von Scheiben- (oder Wellen-)Bauteilen mit komplexer Geometrie und hohen Genauigkeitsanforderungen, wie sie in Motorrädern, Kraftfahrzeugen und der Feinmechanik vorkommen.

Hauptleistungsmerkmale und Eigenschaften der Maschine:
  • Die Maschine ist eine leistungsfähige, mittel-kleine Präzisions-CNC-Drehmaschine. Neben dem Drehen können unterschiedliche Ausstattungen Bohren, Reiben, Gewindeschneiden, Ausspindeln und Fräsen ermöglichen – besonders geeignet für komplexe Scheiben- und Wellenbauteile mit engen Toleranzen.
  • Modulares Design; optionale angetriebene Revolver ermöglicht Dreh-Fräs-Kombinationen; optionale Elektromotor-Spindel, Linearmotoren und Glasmaßstäbe erhöhen die Bearbeitungsgenauigkeit und die dynamische Reaktionsfähigkeit.
  • Durch Änderung der Hauptspindellager-Konfiguration (NN-Lager vorne und hinten) und den Austausch der Linearschienen gegen Rollenführungen kann die Gesamtsteifigkeit zur Nachbearbeitung nach Wärmebehandlung erhöht werden.
  • Maschinenlayout mit 30° geneigter Werkzeugaufnahme, kompakte Bauweise und kleine Stellfläche. Bett und Sattel sind als monolithische Gussstruktur aus hochwertigem Gusseisen ausgeführt, was Steifigkeit und Dämpfung verbessert.
  • Vorschubachsen mit Servomotoren, Kugelgewindetrieben und Linearschienen gewährleisten Maschinenpräzision und Stabilität.
  • Gehäuse mit voll geschlossenen, verschiebbaren Schutzklappen, ansprechend und schützend. Späneförderung kann einfach zwischen seitlicher und hinterer Austragung umgeschaltet werden, geeignet für Fertigungsstraßen und im Sinne grüner Produktion.

Wesentliche technische Daten:
No. | Wesentliche technische Daten | DT300 | DT400 | DT400A
1 | Maximale Dreh-Länge (mm) | 300 | 300 | 500
2 | Maximale Drehdurchmesser (Welle) (mm) | Φ130 | Φ220 | Φ220
3 | Maximale Drehdurchmesser (Scheibe) (mm) | Φ200 | Φ350 | Φ350
4 | Spindeldrehzahlbereich (r.p.m) | 100–4000 | 100–3500 | 100–3500
5 | Spindelleistung (kW) | 5.5 | 11 | 11

Weitere Informationen
Produktnummer/Modellhinweis: Auf der Seite wird die Nummer als „DT高速精密“ angezeigt.
