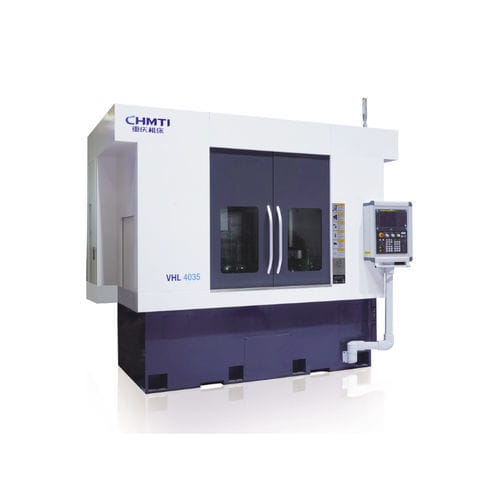

CNC-Drehmaschine VHL4035

vertikal5-AchsMehrspindel

Zusammenfassung
Geeignet für die großserientaugige, hochpräzise Verbundbearbeitung von Bremsscheiben für Pkw und Neufahrzeuge. Ebenfalls wirtschaftlich für Scheiben‑ und Kurzwellenbearbeitung in den Bereichen Motorrad, Instrumente, Elektrowerkzeuge, allgemeiner Maschinenbau und Getriebe.

Hauptleistung und Merkmale

• Die Maschine ist ein vertikales/invertiertes CNC‑Drehzentrum mit fünf Achsen und vier gekoppelten Bewegungen, ausgelegt für effiziente und präzise Bearbeitung.
• Vertikalspindel und invertierte Spindel sind vertikal gegenübergestellt; doppelte radiale Vorschubgeometrie für horizontale Bewegung, doppelte axiale Vorschubgeometrie für vertikale Bewegung sowie eine servoangetriebene W‑Achse für beidseitige Bearbeitung in Verbundanordnung.
• Kompakte Bauweise mit geringer Stellfläche, voll geschlossenen Innen‑ und Außenschutzabdeckungen, Hochdruck‑Trocken-/Nasskühlung und automatischer Späneabfuhr für effiziente Teileproduktion.
• Beide Werkstückspindeln der VHL4035 sind mit hochpräzisen Wälzlagern ausgeführt und erfüllen die Anforderungen an Hochgeschwindigkeitszerspanung.
• Optional erhältlich: Einzelmaschinenautomatisierung und verschiedene Schnittstellen zur Linienanbindung für automatisierte, flexible Produktionsabläufe.
• Steuerung: FANUC 0i‑TF oder Siemens 828D.

Wesentliche technische Daten (Tabelle)
Nr. | Technische Spezifikation | Wert
1 | Max. Werkstückdurchmesser | Φ420
2 | Max. Werkstückhöhe | 450
3 | Max. Drehdurchmesser | Φ600
4 | Drehzahlbereich Vertikal/Inverted Spindel (r/min) | 2500
5 | Leistung Vertikalspindel (kW) | 15
6 | Eilganggeschwindigkeit der Vorschubachsen (m/min) | 24
7 | Max. Abstand zwischen zwei Spindeln (ohne Planscheibe) | 650

Merkmale / technische Spezifikationen

• Modell: VHL4035
• Anwendungsbereiche: Bremsscheiben für die Automobilindustrie; Großserienbearbeitung von Scheiben und Kurzwellen (Motorrad, Instrumente, Elektrowerkzeuge, Getriebe usw.)
• Aufbau: vertikal/invertiert, fünf Achsen mit vierfacher Bewegungsverknüpfung; vertikale Spindel und invertierte Spindel vertikal gegenüberstehend
• Drehzahlbereich: 2500 r/min
• Leistung Vertikalspindel: 15 kW
• Max. Werkstückdurchmesser: Φ420
• Max. Drehdurchmesser: Φ600
• Max. Werkstückhöhe: 450
• Max. Abstand zwischen zwei Spindeln (ohne Planscheibe): 650
• Eilganggeschwindigkeit: 24 m/min
• Ausstattung: voll geschlossene Schutzabdeckungen, Hochdruck‑Trocken-/Nasskühlung, automatische Späneentsorgung; optionale Einzelmaschinenautomatisierung und verschiedene Anbindeschnittstellen
• Steuerungssystem: FANUC 0i‑TF oder Siemens 828D
