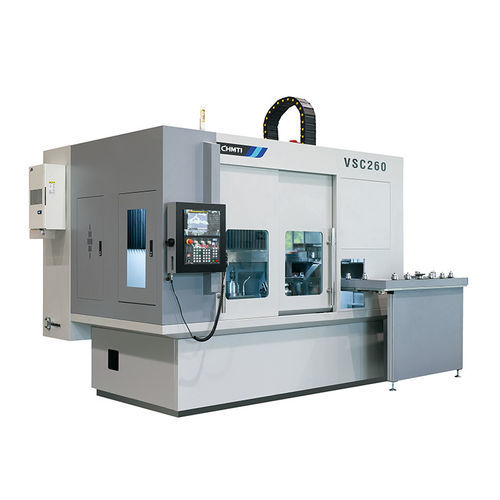

Schleifzentrum mit Senkrechtschleifscheibe VSC260

Außenrundfür Getriebevertikal

Überblick
Das Dreh‑Schleifzentrum VSC260 ist ausgelegt für die Bearbeitung von scheibenförmigen Zahnteilen nach Wärmebehandlung. Es vereint Drehen und Schleifen in einer Maschine, um Nachspanungen zu reduzieren und Bearbeitungsgenauigkeit sowie Produktivität zu erhöhen.

Hauptleistung und Merkmale

• Integrierte Dreh‑ und Schleifbearbeitung in einer Aufspannung zur Verringerung von Nachspannungen und zur Verbesserung der Maßhaltigkeit und Durchsatzleistung.
• Invertierte Vertikalbauweise mit kompakter Struktur und effizienter Spanabfuhr; geschlossene Schutzverkleidung zur Eindämmung von Spänen und Kühlschmierstoff.
• Dreh‑ und Schleifspindeln als elektromotorische Spindeln mit Umlaufwasserkühlung zur Kontrolle thermischer Einflüsse und zur Stabilisierung der Bearbeitungsgenauigkeit.
• Lineare Vorschubachsen mit Glasmaßstab (Linearenkoder) in vollständig geschlossenem Regelkreis für verbesserte Positionier‑ und Übertragungsgenauigkeit.
• Ausgestattet mit einem Umlauf‑Teilemagazin, sodass die Werkstückspindel Werkstücke direkt aus dem Magazin entnehmen kann – hoher Automatisierungsgrad und effiziente Zykluszeiten.

Wesentliche technische Daten

• Modell: VSC260
• Geeignete Werkstücke: scheibenförmige Zahnteile für Dreh‑ und Schleifbearbeitung nach Wärmebehandlung
• Max. Drehdurchmesser: Φ260
• Max. Werkstückdurchmesser: Φ200
• Max. Werkstücklänge: 80 mm
• Leistung Werkstückspindel: 15 kW
• Leistung Innenrundschleifspindel: 15 kW
• Leistung Außenrundschleifspindel: 18 kW
• X‑Achsenhub: 1600 mm
• Y‑Achsenhub: 300 mm
• Bauweise: invertierte Vertikalbauweise
• Spindeltyp: elektrische Spindeln (Drehen und Schleifen)
• Kühlung: Umlaufwasserkühlung
• Genauigkeit von Antrieb und Rückmeldung: Lineare Achsen mit Glasmaßstab im geschlossenen Regelkreis
• Automatisierung: Umlauf‑Teilemagazin, direktes Entnehmen durch die Werkstückspindel
