Kapazitiver Näherungssensor CC18-RN15AK1
zylinderförmigM18mit Schaltfunktion

Kapazitiver Näherungssensor - CC18-RN15AK1 - CHANKO SENSOR - zylinderförmig / M18 / mit Schaltfunktion
Kapazitiver Näherungssensor - CC18-RN15AK1 - CHANKO SENSOR - zylinderförmig / M18 / mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Technologie
kapazitiv
Form
zylinderförmig
Durchmesser
M18
Ausgangssignal
mit Schaltfunktion, 2-Leiter
Versorgungsspannung
AC
Installierung
nichtbündig
Material
PVC
Schutzart
IP67
Weitere Eigenschaften
kontaktlos
Messbereich

1,5 cm
(0,59 in)

Prozesstemperatur

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Beschreibung

Produktname
CC18-RN15AK1 (Serie CC18 kapazitiver Näherungssensor)

Übersicht
  • Produkttyp: Standard
  • Schaltabstand: 15 mm
  • Gehäuseform: Zylindrisch
  • Messprinzip: Kapazitiv
  • Gewinde / Größe: M18
  • Ausgang: AC 2‑Leiter, NO (Schließer)
  • Kabellänge: 2 m, konfektioniertes Kabel


Technische Daten
  • Erfassungsrichtung: Vorne
  • Schaltfrequenz: 25 Hz
  • Ansprechzeit: 20 ms
  • Erfassbare Objekte: Nichtmetalle (Standardprüfstück: Eisen 45×45×1 mm)
  • Zubehör: Muttern ×2, Prüfzeugnis
  • Hysterese: ≤ 15 % des Schaltabstands
  • Temperaturdrift: −25 bis +70 °C, Änderung ≤ ±10 % bezogen auf +23 °C
  • Materialien: Gehäuse: PBT; Kabel: PVC


Mechanische / Elektrische Parameter
  • Ausgangsart: AC 2‑Leiter, NO
  • Versorgungsspannung: AC 24–220 V
  • Versorgungsart: AC 2‑Leiter
  • Schutzart: IP67
  • Anschluss: Konfektioniertes Kabel
  • Signaltyp: Schaltsignal
  • Betriebsart: Normalerweise offen
  • Montage: Nicht bündig (nicht versenkbar)
  • Anzeige: Rote Ausgangs-LED
  • Spannungseinfluss: ±15 % Versorgung → Schaltabstandänderung ≤ ±1 %
  • Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
  • Schaltvermögen: 5–200 mA
  • Leckstrom: ≤ 2,5 mA
  • Stoßfestigkeit: 500 m/s², 3× je Achse X/Y/Z
  • Prüfspannung: AC 1000 V, 50/60 Hz, 1 min zwischen stromführenden Teilen und Gehäuse
  • Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h je Achse X/Y/Z
  • Gewicht: ca. 88 g


Einsatzumgebung
  • Betriebstemperatur: −25 bis +70 °C


Empfohlene Anwendungen
  • 3C Elektronikfertigung
  • Automatisierte / mehrgeschossige Parksysteme
  • Logistik- und Lagerlösungen


Eigenschaften / Technische Daten
  • Serie: CC18
  • Modell: CC18-RN15AK1
  • Produkttyp: Standard kapazitiver Näherungssensor
  • Schaltabstand: 15 mm
  • Gehäuse: M18 (zylindrisch)
  • Kabellänge: 2 m (konfektioniertes Kabel)
  • Erfassungsrichtung: Vorne
  • Schaltfrequenz: 25 Hz
  • Ansprechzeit: 20 ms
  • Zielform: Nichtmetallisch (Standardprüfstück: Eisen 45×45×1 mm)
  • Zubehör: Muttern ×2, Prüfzeugnis
  • Hysterese: ≤ 15 %
  • Temperaturbereich: −25 bis +70 °C; ±10 % bezogen auf +23 °C
  • Gehäusematerial: PBT; Kabelführung: PVC
  • Versorgung: AC 24–220 V (2‑Leiter)
  • Ausgang: Schaltsignal (AC 2‑Leiter, NO), 5–200 mA, Leckstrom ≤ 2,5 mA
  • Schutzart: IP67
  • Montage: Nicht bündig
  • Anzeige: Rote LED
  • Isolierung: ≥ 50 MΩ (DC 500 V)
  • Prüfspannung: AC 1000 V, 1 min
  • Stoß: 500 m/s², 3× je Achse
  • Vibration: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h je Achse
  • Gewicht: ≈ 88 g

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von CHANKO SENSOR anzeigen
Mehr Informationen auf der Website von CHANKO SENSOR

Weitere Produkte von CHANKO SENSOR

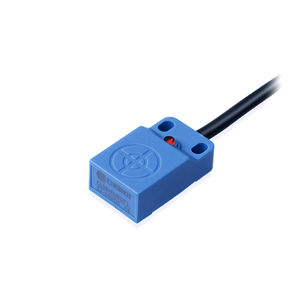

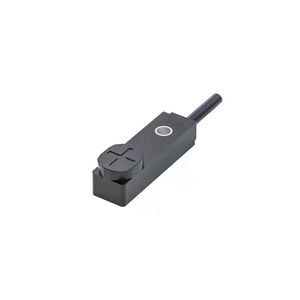

CL Series Flat Inductive proximity sensor
