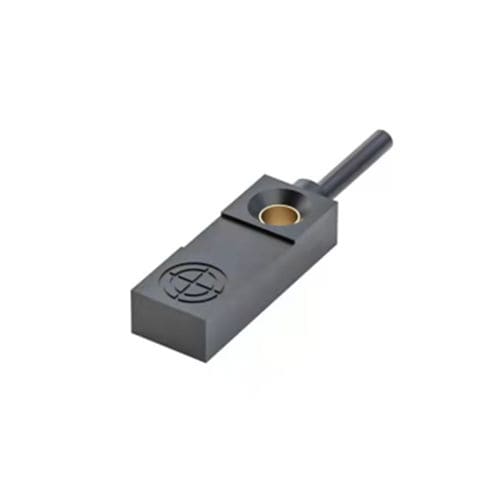

Induktiver Näherungssensor CL10-FNF3DN2flachNPN12 VDC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- flach
- Ausgangssignal
- NPN
- Versorgungsspannung
- 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 3 mm
(0,12 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produkt
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Serie / Technische Daten
- Typ: Ultra-kompakter induktiver Näherungssensor
- Messabstand: 3 mm
- Gehäuseform: Flach
- Messprinzip: Induktiv (metallische Ziele)
- Abmessungen: 10 × 6 × 30 mm
- Ausgang: NPN NC
Technische Daten
- Messabstand: 3 mm
- Ansprechfrequenz: 600 Hz
- Ansprechzeit: 800 μs
- Kabellänge: 2 m (vergossenes Kabel)
- Erkennungsrichtung: Oben
- Standardprüfkörper: Eisen 10 × 10 × 1 mm
- Hysterese: <10% des Messabstands
- Temperaturdrift: ±10% im Bereich -25 bis +70°C (bez. +23°C)
- Materialien: Gehäuse wärmebeständiges ABS; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NC (Schaltkontakt)
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3-Leiter DC
- Schutzart: IP67
- Anschluss: Vergossenes Kabel
- Signalart: Schaltsignal
- Betriebsart: Normalerweise geschlossen
- Montage: Nicht einbaubar
- Stromaufnahme: ≤15 mA
- Anzeige: Rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: ±15% Versorgung → ≤±1% Änderung des Messabstands
- Max. Laststrom: ≤100 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², 3 Schläge pro Achse
- Prüfspannung: AC 1000 V 50/60 Hz, 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, 2 h pro Achse
- Gewicht: 26,5 g
Betriebsumgebung
- Betriebstemperatur: -25 bis +70°C
Serie / Technische Daten
- Serie/Modell: CL10 series
- Modellcode: CL10-FNF3DN2
- Messabstand: 3 mm
- Messprinzip: Induktiv (metallische Ziele)
- Abmessungen: 10 × 6 × 30 mm
- Kabellänge: 2 m (vergossen)
- Ausgang: NPN NC, Schaltkontakt
- Versorgung: DC 12–24 V, 3-Leiter DC
- Schutzart: IP67
- Frequenz/Zeit: 600 Hz / 800 μs
- Materialien: Gehäuse wärmebeständiges ABS, Kabel PVC
- Betriebstemperatur: -25 bis +70°C
- Gewicht: 26,5 g
