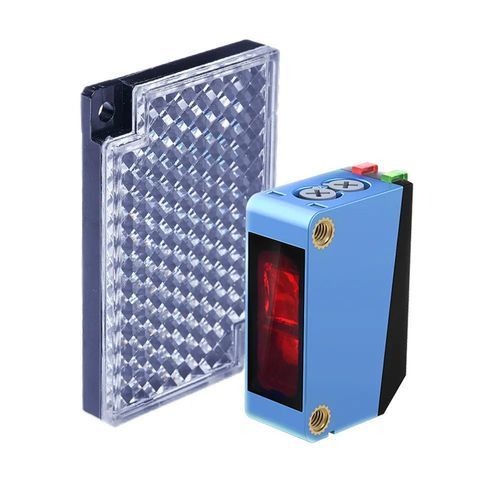

Optoelektronischer Sensor / Reflex-Lichtschranke CPY-RMR4MP3-Apolarisierte Rückbeleuchtungrechteckigrotes Licht
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Reflex-Lichtschranke, polarisierte Rückbeleuchtung
- Gehäuse
- rechteckig
- Strahltyp
- rotes Licht
- Weitere Eigenschaften
- Kunststoff, kompakt
- Anwendung
- für Objekterkennung
- Maximale Reichweite
Max: 4 m
(13'01" )Min: 0 m
(0'00" )
Beschreibung
Produktname
CPY-RMR4MP3-A (CPY-Serie fotoelektrische Sensoren)
Wesentliche Merkmale
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Eigenschaften / Technische Zusammenfassung
CPY-RMR4MP3-A (CPY-Serie fotoelektrische Sensoren)
Wesentliche Merkmale
- Erfassungsbereich: 0–4 m
- Gehäuseform: kompaktes rechteckiges Gehäuse
- Detektionsprinzip: polarisierte Spiegelreflexion
- Abmessungen: 21 × 12 × 32 mm
- Ausgang: PNP, NO/NC
- Versorgungsspannung: DC 12–24 V
Technische Daten
- Erfassungsentfernung: 0–4 m
- Kabellänge: 0,5 m
- Erfassungsrichtung: frontal
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Lichtquelle: rotes Licht
- Zubehör: Handbuch, Reflektor, Montagehalterung, Montageschrauben, Einstellschraubendreher, Prüfbescheinigung
- Strahlwinkel: ≤ 2°
- Standardprüfobjekt: undurchsichtig Ø ≥ 75 mm
- Materialien: Gehäuse ABS; Linse/Sichtfenster PC; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: PNP NO/NC
- Versorgungsspannung: DC 12–24 V
- Stromversorgung: 3-adrig DC
- Schutzart: IP65
- Anschluss: M12-Steckverbinder
- Signaltyp: Schaltsignal
- Betriebsarten: Light ON / Dark ON
- Stromaufnahme: < 25 mA
- Anzeigen: Betriebsanzeige (rot), Stabilitätsanzeige (grün)
- Schutz: Kurzschlussschutz
- Restspannung: < 3 V
- Laststrom: < 100 mA (Restspannung < 3 V bei 2 m Kabel)
- Isolationswiderstand: > 20 MΩ (DC 500 V)
- Empfindlichkeitsregelung: Einstellpotentiometer (Ein Umdrehung)
- Stoßfestigkeit: 300 m/s², X/Y/Z 10 Zyklen
- Dielektrizitätsfestigkeit: AC 1000 V 50/60 Hz 1 min (Spannungsführende Teile vs. Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, Hub 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 35 g
Betriebsumgebung
- Betriebstemperatur: -25 °C bis 55 °C
- Betriebs-/Lagertemperaturfeuchte: 35–95 % rF (ohne Kondensation)
- Umgebungsbeleuchtungsstärke: ≤ 10000 lx
Eigenschaften / Technische Zusammenfassung
- Modell: CPY-RMR4MP3-A
- Serie: CPY fotoelektrische Sensoren
- Erkennung: 0–4 m, frontal, rote Lichtquelle
- Ausgang: PNP, NO/NC; Light ON / Dark ON
- Versorgung: DC 12–24 V, 3-adrig
- Schutz & Anschluss: IP65, M12-Stecker, Kurzschlussschutz
- Ansprechzeit / Frequenz: 1 ms / 500 Hz
- Abmessungen / Gewicht: 21 × 12 × 32 mm, ca. 35 g
- Materialien: Gehäuse ABS; Linse/Sichtfenster PC; Kabel PVC
- Zubehör: Handbuch, Reflektor, Halterung und Schrauben, Einstellschraubendreher, Prüfbescheinigung
- Umgebung: -25 °C bis 55 °C, 35–95 % rF (ohne Kondensation), Beleuchtungsstärke ≤ 10000 lx
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von CHANKO SENSOR anzeigenWeitere Produkte von CHANKO SENSOR

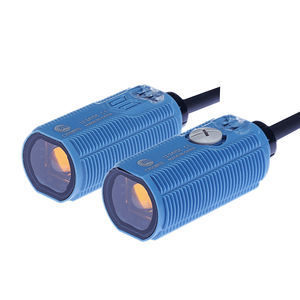

CPA Series Cylindrical Photoelectric Sensor
