Einweg-Lichtschranke CPA-TF15MP3
EinwegzylindrischInfrarot

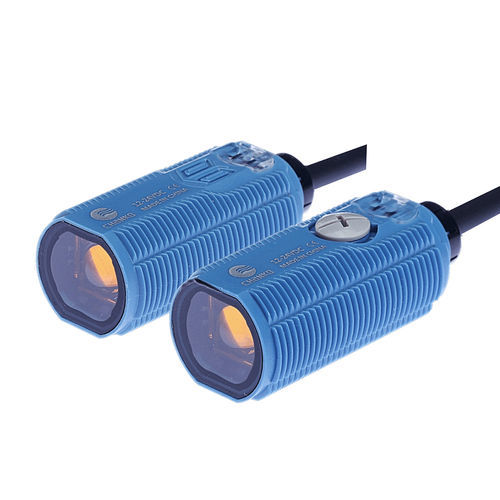

Einweg-Lichtschranke - CPA-TF15MP3 - CHANKO SENSOR - Einweg / zylindrisch / Infrarot
Einweg-Lichtschranke - CPA-TF15MP3 - CHANKO SENSOR - Einweg / zylindrisch / Infrarot
Einweg-Lichtschranke - CPA-TF15MP3 - CHANKO SENSOR - Einweg / zylindrisch / Infrarot - Bild - 2
Einweg-Lichtschranke - CPA-TF15MP3 - CHANKO SENSOR - Einweg / zylindrisch / Infrarot - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Bauart
Einweg-Lichtschranke, Einweg
Gehäuse
zylindrisch
Strahltyp
Infrarot
Weitere Eigenschaften
Kunststoff, mit großer Reichweite, wasserdicht, kostengünstig
Anwendung
für Lebensmittelanwendung, für die Logistik, für Objekterkennung, Industrietor, für automatische Tür, für Robotik, für Verpackungsmaschine, für Kunststoffe, für Kleinteile
Maximale Reichweite

Max: 15 m
(49'03" )

Min: 0 m
(0'00" )

Beschreibung

Produktübersicht
  • Typ: Durchstrahlender fotoelektrischer Sensor
  • Modell: CPA-TF15MP3
  • Erfassungsbereich: 0–15 m
  • Gehäuse: M18 zylindrisch
  • Ausgang: PNP NO/NC (Schaltkontakt)
  • Versorgungsspannung: DC 12–24 V


Technische Daten
  • Erfassungsbereich: 0–15 m
  • Gehäuse: M18 zylindrisch
  • Messprinzip: Durchstrahlung (Infrarot)
  • Abmessungen: M18
  • Kabellänge: 2 m
  • Erfassungsrichtung: Vorne
  • Ansprechfrequenz: 1000 Hz
  • Ansprechzeit: 500 μs
  • Lichtquelle: Infrarot
  • Zubehör: Bedienungsanleitung, M18-Muttern ×4, Prüfzertifikat
  • Strahlwinkel: ≤ 2°
  • Standardziel: Opakes Objekt ≥ Φ7 mm
  • Materialien: Gehäuse/Muttern ABS; Linse/Anzeige PMMA; Knopf POM; Kabel PVC


Mechanische / elektrische Parameter
  • Ausgang: PNP NO/NC
  • Versorgungsspannung: DC 12–24 V
  • Versorgungsart: Vieradrige DC-Verdrahtung
  • Schutzart: IP65
  • Anschluss: Vergossenes Kabel
  • Signaltyp: Schaltgröße
  • Betriebsarten: Light ON / Dark ON
  • Stromaufnahme: ≤ 40 mA (Sender 25 mA)
  • Anzeigen: Betriebsanzeige (orange), Stabilitätsanzeige (grün)
  • Schutzschaltung: Kurzschlussschutz
  • Restspannung: ≤ 3 V (Lastversorgung ≤ 30 V)
  • Laststrom: ≤ 100 mA (Restspannung ≤ 3 V, Lastversorgung ≤ 30 V)
  • Isolationswiderstand: ≥ 20 MΩ (DC 500 V)
  • Empfindlichkeitseinstellung: Einstellring ein Umdrehung
  • Stoßfestigkeit: 300 m/s², X/Y/Z jeweils 3 Mal
  • Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 Min (geladene Teile vs. Gehäuse)
  • Vibration: 10–55 Hz, Hub 1,5 mm, X/Y/Z 2 h
  • Gewicht: ≈ 94 g


Betriebsumgebung
  • Arbeitstemperatur: -25 °C bis 55 °C
  • Feuchtigkeit: 35–95% RF (ohne Kondensation) Betrieb/Lagerung
  • Umgebungsbeleuchtung: ≤ 10000 lx


Zubehör
  • Bedienungsanleitung
  • M18-Muttern ×4
  • Prüfzertifikat


Merkmale / technische Spezifikationen
  • Modell: CPA-TF15MP3
  • Serie: CPA Fotoelektrische Sensoren
  • Erfassungsbereich: 0–15 m
  • Gehäuse: M18 zylindrisch
  • Messart: Durchstrahlung
  • Ausgang: PNP NO/NC (Schaltkontakt)
  • Versorgung: DC 12–24 V (vieradrig)
  • Kabellänge: 2 m
  • Frequenz/Ansprechzeit: 1000 Hz / 500 μs
  • Lichtquelle: Infrarot
  • Schutzart: IP65
  • Betriebstemperatur: -25 °C bis 55 °C
  • Gewicht: ≈ 94 g
  • Materialien: Gehäuse/Muttern ABS; Linse PMMA; Knopf POM; Kabel PVC
