Optoelektronischer Sensor / Reflex-Lichtschranke CPY-RMR4MN3
polarisierte Rückbeleuchtungrechteckigquadratisch

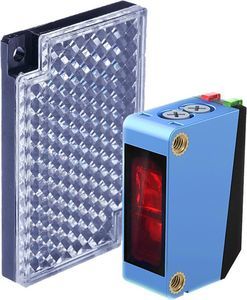

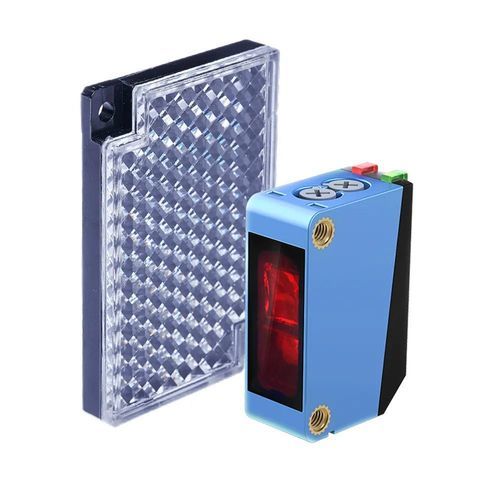

Optoelektronischer Sensor / Reflex-Lichtschranke - CPY-RMR4MN3 - CHANKO SENSOR - polarisierte Rückbeleuchtung / rechteckig / quadratisch
Optoelektronischer Sensor / Reflex-Lichtschranke - CPY-RMR4MN3 - CHANKO SENSOR - polarisierte Rückbeleuchtung / rechteckig / quadratisch
Optoelektronischer Sensor / Reflex-Lichtschranke - CPY-RMR4MN3 - CHANKO SENSOR - polarisierte Rückbeleuchtung / rechteckig / quadratisch - Bild - 2
Optoelektronischer Sensor / Reflex-Lichtschranke - CPY-RMR4MN3 - CHANKO SENSOR - polarisierte Rückbeleuchtung / rechteckig / quadratisch - Bild - 3
Optoelektronischer Sensor / Reflex-Lichtschranke - CPY-RMR4MN3 - CHANKO SENSOR - polarisierte Rückbeleuchtung / rechteckig / quadratisch - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Bauart
Reflex-Lichtschranke, polarisierte Rückbeleuchtung
Gehäuse
rechteckig, quadratisch
Strahltyp
rotes Licht
Weitere Eigenschaften
kompakt, Kunststoff, polarisiert
Anwendung
für Lebensmittelanwendung, für die Logistik, Industrietor, für Objekterkennung, für automatische Tür, für Robotik, für Verpackungsmaschine, für Kunststoffe, für Kleinteile
Maximale Reichweite

Max: 4 m
(13'01" )

Min: 0,1 m
(0'04" )

Beschreibung

Produktübersicht
  • Modell: CPY-RMR4MN3
  • Serie: CPY Fotoelektrische Sensoren
  • Erfassungsbereich: 0–4 m
  • Gehäuse: kompakt, rechteckig
  • Erfassungsprinzip: polarisiertes Retroreflexionsverfahren
  • Abmessungen: 21 × 12 × 32 mm
  • Ausgang: NPN NO/NC
  • Versorgungsspannung: DC 12–24 V


Lieferumfang
  • Bedienungsanleitung
  • Reflektor
  • Montagehalterung
  • Befestigungsschrauben
  • Einstellschraubendreher
  • Prüfbescheinigung


Technische Daten
  • Erfassungsbereich: 0–4 m
  • Gehäuse: kompakt, rechteckig
  • Prinzip: polarisiertes Retroreflexionsverfahren
  • Abmessungen: 21 × 12 × 32 mm
  • Kabellänge: 2 m
  • Erfassungsrichtung: frontal
  • Schaltfrequenz: 500 Hz
  • Ansprechzeit: 1 ms
  • Lichtquelle: rotes Licht
  • Strahlwinkel: ≤ 2°
  • Standardobjekt: undurchsichtiges Objekt φ ≥ 75 mm
  • Materialien: Gehäuse ABS; Linse/Fenster PC; Kabel PVC


Mechanische / elektrische Parameter
  • Ausgang: NPN NO/NC
  • Versorgungsspannung: DC 12–24 V
  • Stromversorgung: DC Dreileiter
  • Schutzart: IP65
  • Anschluss: konfektioniertes Kabel
  • Signaltyp: Schaltsignal
  • Schaltmodus: Light ON / Dark ON
  • Stromaufnahme: < 25 mA
  • Anzeigen: Betriebsanzeige (rot), Stabilitätsanzeige (grün)
  • Schutzschaltung: Kurzschlussschutz
  • Restspannung: < 3 V
  • Laststrom: ≤ 100 mA (Restspannung < 3 V bei 2 m Kabel)
  • Isolationswiderstand: > 20 MΩ (DC 500 V)
  • Empfindlichkeitseinstellung: Einstellpotentiometer Einkreis
  • Stoßfestigkeit: 300 m/s², X/Y/Z 10 Zyklen
  • Durchschlagfestigkeit: AC 1000 V 50/60 Hz 1 min (Spannungsteil vs Gehäuse)
  • Vibrationsfestigkeit: 10–55 Hz, Hub 1,5 mm, X/Y/Z 2 h
  • Gewicht: ca. 35 g


Betriebsumgebung
  • Betriebstemperatur: -25 °C bis 55 °C
  • Betriebs-/Lagertemperatur Feuchte: 35–95 % r.F. (ohne Kondensation)
  • Umgebungsbeleuchtung: ≤ 10000 lx


Wichtigste Spezifikationen
  • Modell: CPY-RMR4MN3
  • Typ: polarisiertes retroreflektierendes fotoelektrisches Sensor
  • Erfassungsbereich: 0–4 m
  • Versorgung: DC 12–24 V, Dreileiter
  • Ausgang: NPN NO/NC
  • Schutzart: IP65
  • Abmessungen: 21 × 12 × 32 mm
  • Kabellänge: 2 m
  • Ansprechverhalten: 500 Hz / 1 ms
  • Gewicht: ≈ 35 g
