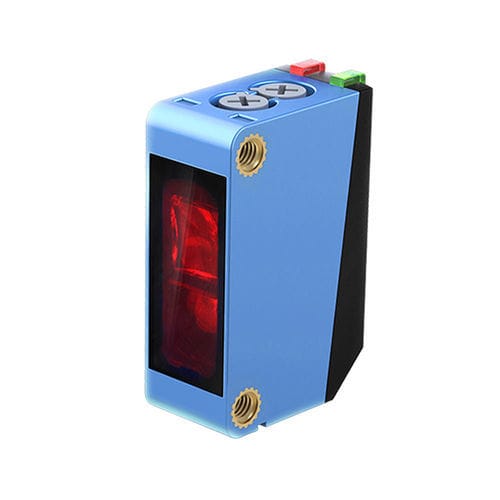

Optoelektronischer Sensor / mit Hintergrundausblendung CPY-DBR250P3-A

quadratischrotes Licht

Produkt
Der CPY-DBR250P3-A ist ein Hintergrund-Unterdrückungs-Fotoelektrischer Sensor zur industriellen Objekterkennung mit einem Erfassungsbereich von 0–250 mm, PNP-Schaltausgang und DC 12–24 V Versorgung.

Hauptmerkmale

• Erfassungsbereich: 0–250 mm
• Gehäuseform: kleines rechteckiges Gehäuse
• Erfassungsprinzip: Hintergrundunterdrückung
• Abmessungen: 21 x 12 x 32 mm
• Ausgang: PNP, NO/NC wählbar
• Versorgungsspannung: DC 12–24 V

Detaillierte Spezifikationen

• Kabellänge: 0,5 m
• Erfassungsrichtung: frontal
• Schaltfrequenz: 500 Hz
• Ansprechzeit: 1 ms
• Lichtquelle: rotes Licht
• Lieferumfang: Handbuch, Montageträger, Befestigungsschrauben, Einstellschraubendreher, Prüfzeugnis
• Hysterese: < 10% der Erfassungsdistanz
• Standardprüfobjekt: weiß beschichtetes Papier 300 x 300 mm
• Materialien: Gehäuse ABS; Linse/Sichtfenster PC; Kabel PVC

Mechanische / elektrische Parameter

• Ausgangsart: PNP, NO/NC
• Versorgungsspannung: DC 12–24 V
• Versorgungsart: Dreidraht-DC
• Schutzart: IP65
• Anschluss: M12-Stecker
• Signaltyp: Schaltausgang
• Betriebsarten: Light ON / Dark ON
• Stromaufnahme: < 25 mA
• Anzeigen: Betriebsanzeige (orange), Stabilitätsanzeige (grün)
• Schutzschaltung: Kurzschlussschutz
• Restspannung: < 3 V
• Laststrom: < 100 mA (Restspannung < 3 V bei 2 m Kabel)
• Isolationswiderstand: > 20 MΩ (DC 500 V)
• Stoßfestigkeit: 300 m/s², 10-mal in X, Y, Z
• Dielektrische Festigkeit: AC 1000 V 50/60 Hz 1 min zwischen stromführenden Teilen und Gehäuse
• Vibrationsfestigkeit: 10–55 Hz, Hub 1,5 mm, 2 h in X, Y, Z
• Gewicht: ca. 35 g

Betriebsumgebung

• Betriebstemperatur: -25 °C bis 55 °C
• Betriebs-/Lagertemperatur Feuchte: 35–85% RH (ohne Kondensation)
• Umgebungsbeleuchtung: < 10 000 lx

Technische Daten

• Modell: CPY-DBR250P3-A
• Erfassungsbereich: 0–250 mm
• Abmessungen: 21 x 12 x 32 mm
• Stromversorgung: DC 12–24 V
• Ausgang: PNP, NO/NC
• Ansprechzeit: 1 ms (500 Hz)
• Schutzart: IP65
• Anschluss: M12-Stecker
• Materialien: Gehäuse ABS, Linse/Sichtfenster PC, Kabel PVC
• Kabellänge: 0,5 m
• Gewicht: ca. 35 g
