Lichtvorhang / Sicherheit Typ 4 CSS08-T0332DP1
MehrstrahlEinwegIP65

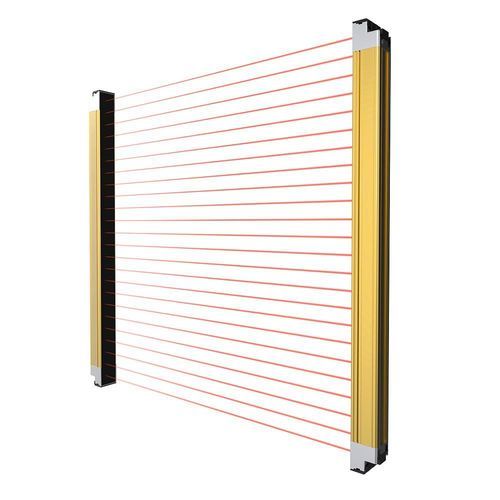

Lichtvorhang / Sicherheit Typ 4 - CSS08-T0332DP1 - CHANKO SENSOR - Mehrstrahl / Einweg / IP65
Lichtvorhang / Sicherheit Typ 4 - CSS08-T0332DP1 - CHANKO SENSOR - Mehrstrahl / Einweg / IP65
Lichtvorhang / Sicherheit Typ 4 - CSS08-T0332DP1 - CHANKO SENSOR - Mehrstrahl / Einweg / IP65 - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Funktion
Sicherheit Typ 4
Strahltypen
Mehrstrahl
Aufbau
Einweg
Schutzniveau
IP65
Weitere Eigenschaften
Handschutz, Mutingfunktion, Körperschutz, Infrarot, mit großer Reichweite, mit integriertem Controller, für Kleinteile, Wasserfall
Reichweite

Min: 0,1 m
(0'03" )

Max: 7 m
(22'11" )

Beschreibung

Übersicht
  • Modell: CSS32-T0736DP1
  • Serie: CSS Serie Lichtvorhänge
  • Produkttyp: Sicherheits-Lichtvorhang (Gegenstrahl)
  • Erfassungsprinzip: Gegenstrahl
  • Erfassungsbereich: 0,1–7 m
  • Schutzhöhe: 1144 mm
  • Strahlenabstand: 32 mm
  • Anzahl Strahlen: 36
  • Ausgang: PNP, NO (Schaltsignal)
  • Versorgungsspannung: DC 24V
  • Schutzart: IP65


Technische Daten
  • Kabellänge: 0,5 m
  • Besondere Eigenschaft: Sonneneinstrahlungsbeständig
  • Synchronisation: RS485-Synchronisation
  • Schutzhöhe: 1144 mm
  • Lieferumfang: Handbuch, Prüfzeugnis, Montagehalterungen, Montageschrauben
  • Materialien: Gehäuse — Aluminiumlegierung; Filter — PMMA; Endkappe — PC; Stopfen — SUS304; Kabel — PVC


Mechanische / Elektrische Parameter
  • Ausgangsart: PNP NO
  • Versorgung: DC 24V
  • Schutzgrad: IP65
  • Anschlussart: Relais-Typ
  • Signaltyp: Schaltsignal
  • Betriebsart: Light ON / Dark ON
  • Montage: Seitenmontage
  • Anzeige: Dauerhaft leuchtend nach Rücksetzen; blinkt während des Tests
  • Schutzschaltungen: Kurzschlussschutz der Ausgänge, Verpolungsschutz der Ausgänge, Verpolungsschutz der Versorgung
  • Restspannung: <2 V (ohne Verlängerungskabeleffekt)
  • Zugelassene kapazitive Last: 2,2 µF
  • Leckstrom: <1 mA
  • Laststrom: <300 mA
  • Leistungsaufnahme: Sender <4 W; Empfänger <5 W
  • Isolationswiderstand: >20 MΩ (DC 500 V)
  • Stoßfestigkeit: 100 m/s², 1000 Zyklen in X, Y, Z
  • Vibrationsfestigkeit: 10–55 Hz, Hub 0,7 mm, 20 Zyklen in X, Y, Z
  • Durchschlagfestigkeit: AC 1000 V, 50/60 Hz, 1 min (geladene Teile vs Gehäuse)
  • Externer Eingang: Funktion zum Abschalten des Senders via externen Eingang


Betriebsumgebung
  • Relative Luftfeuchte: 35–95% RH (kein Kondensat) Betrieb/Lagerung
  • Beleuchtungsstärke: Empfangsfläche < 10000 lx


Lieferumfang
  • Handbuch, Prüfzeugnis, Montagehalterungen, Montageschrauben


Materialien
  • Gehäuse: Aluminiumlegierung
  • Filter: PMMA
  • Endkappe: PC
  • Stopfen: SUS304
  • Kabel: PVC


Eigenschaften / Spezifikationsübersicht
  • Modell: CSS32-T0736DP1
  • Serie: CSS Serie Lichtvorhänge
  • Erfassungsbereich: 0,1–7 m
  • Strahlen / Teilung: 36 / 32 mm
  • Schutzhöhe: 1144 mm
  • Ausgang: PNP NO (Schaltsignal)
  • Versorgung: DC 24V
  • Schutzart: IP65
  • Synchronisation: RS485
  • Montage: Seitenmontage
  • Typisches Zubehör: Handbuch, Prüfzeugnis, Halterungen, Schrauben
