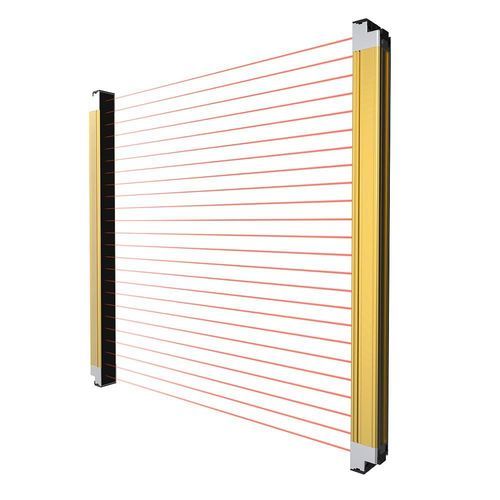

Sicherheitslichtvorhang CSS32-T0740DP1-RSMehrstrahlEinwegIP65
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Sicherheit
- Strahltypen
- Mehrstrahl
- Aufbau
- Einweg
- Schutzniveau
- IP65
- Reichweite
Min: 0,1 m
(0'03" )Max: 7 m
(22'11" )
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Einsatzumgebung
Eigenschaften / Zusammenfassung
- Produkttyp: Sicherheits-Lichtvorhang
- Erfassungsbereich: 0,1–7 m
- Erfassungsprinzip: Durchgangsstrahl (Through-beam)
- Ausgang: PNP NO
- Versorgungsspannung: DC 24V
- Schutzart: IP65
Technische Daten
- Kabellänge: 0,5 m
- Besonderheit: Sonneneinstrahlungsresistent
- Synchronisation: RS485
- Strahlabstand: 32 mm
- Anzahl Strahlen: 40
- Schutzhöhe: 1272 mm
- Zubehör: Anleitung, Prüfbescheinigung, Montagehalterungen, Befestigungsschrauben
- Materialien: Gehäuse: Aluminiumlegierung; Filter: PMMA; Endkappe: PC; Stopfen: SUS304; Kabel: PVC
Mechanische / elektrische Parameter
- Anschlussart: Repeater-Typ
- Signaltyp: Schaltgröße
- Betriebsarten: Light ON / Dark ON
- Montage: Seitenmontage
- Anzeige: Leuchtet nach Rücksetzen, blinkt im Test
- Schutzschaltungen: Kurzschluss-Schutz am Ausgang, Verpolungsschutz am Ausgang, Verpolungsschutz der Versorgung
- Restspannung: <2 V (ohne Einfluss durch Kabellängenverlängerung)
- Zulässige Kapazitive Last: 2,2 µF
- Leckstrom: <1 mA
- Laststrom: <300 mA
- Leistungsaufnahme: Sender <4 W, Empfänger <5 W
- Isolationswiderstand: ≥20 MΩ (gemessen bei DC 500 V)
- Stoßfestigkeit: 100 m/s², X/Y/Z 1000 Zyklen
- Durchschlagfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen stromführenden Teilen und Gehäuse
- Vibration: 10–55 Hz, Amplitude 0,7 mm, X/Y/Z 20 Zyklen
- Externer Eingang: Externer Eingang zum Abschalten der Strahler-Emission
Einsatzumgebung
- Feuchtigkeit (Betrieb/Lagerung): 35–95 % RH (kein Tau)
- Beleuchtung an der Empfangsfläche: <10000 lx
Eigenschaften / Zusammenfassung
- Modell: CSS32-T0740DP1
- Serie: CSS-Serie Lichtvorhänge
- Schutzhöhe: 1272 mm
- Strahlabstand / Anzahl: 32 mm / 40 Strahlen
- Synchronisation: RS485
- Montage: Seitenmontage
- Schutzart: IP65
- Stromversorgung: DC 24V
- Ausgang: PNP NO, Schaltsignal
