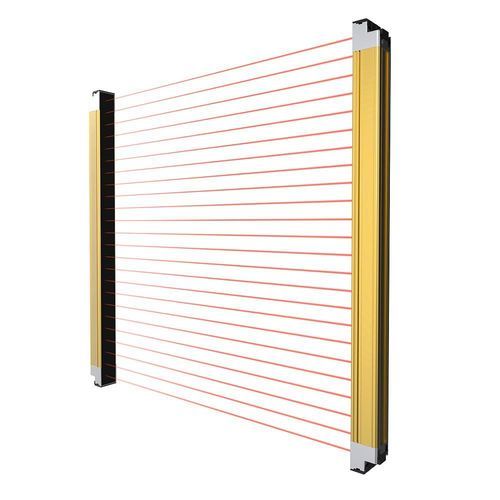

Sicherheitslichtvorhang CSS32-T0744DP1-RSMehrstrahlEinwegschwingungsresistent
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Sicherheit
- Strahltypen
- Mehrstrahl
- Aufbau
- Einweg
- Schutzniveau
- schwingungsresistent, IP65
- Reichweite
Max: 7 m
(22'11" )Min: 0,1 m
(0'03" )
Beschreibung
Produktübersicht
Technische Spezifikationen
Mechanische/elektrische Parameter
Einsatzumgebung
Produktzubehör
Eigenschaften/Spezifikationen (Zusammenfassung)
- Produkttyp: Sicherheits-Lichtvorhang
- Erfassungsbereich: 0,1–7 m
- Erfassungsprinzip: Durchstrahlend (through-beam)
- Ausgangsart: PNP NO
- Versorgungsspannung: DC 24V
- Schutzart: IP65
Technische Spezifikationen
- Produkttyp: Sicherheits-Lichtvorhang
- Erfassungsbereich: 0,1–7 m
- Erfassungsprinzip: Durchstrahlend
- Kabellänge: 0,5 m
- Besonderheit: Sonneneinstrahlungsbeständig
- Synchronisation: RS485
- Strahlteilung: 32 mm
- Anzahl Strahlen: 44
- Schutzhöhe: 1400 mm
- Lieferumfang: Bedienungsanleitung, Prüfbescheinigung, Montagehalterung, Montageschrauben
- Materialien: Gehäuse — Aluminiumlegierung; Filter — PMMA; Endkappe — PC; Stopfen — SUS304; Kabel — PVC
Mechanische/elektrische Parameter
- Ausgangsart: PNP NO
- Versorgungsspannung: DC 24V
- Schutzart: IP65
- Anschlussart: Relais-/Zwischenbauweise
- Signaltyp: Schaltgröße
- Betriebsarten: Light ON / Dark ON
- Montage: seitliche Montage
- Anzeige: leuchtet bei Reset, blinkt im Test
- Schutzschaltungen: Kurzschlussschutz Ausgang, Verpolungsschutz Ausgang, Verpolungsschutz Versorgung
- Restspannung: <2 V (ohne Berücksichtigung von Kabellängenverlängerung); zulässige kapazitive Belastung 2,2 µF; Leckstrom <1 mA
- Laststrom: <300 mA
- Leistungsaufnahme: Sender <4 W, Empfänger <5 W
- Isolationswiderstand: >20 MΩ (DC500V Megger)
- Leckstrom: <1 mA
- Stoßfestigkeit: 100 m/s², 1000 Zyklen in X, Y, Z
- Prüfspannung: AC1000V 50/60Hz 1 min zwischen stromführenden Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Amplitude 0,7 mm, 20 Zyklen in X, Y, Z
- Externer Eingang: Externer Eingang kann die Aussendung des Senders stoppen
Einsatzumgebung
- Feuchte: 35–95% RH (Betrieb/Lagerung, ohne Kondensation)
- Beleuchtungsstärke am Empfänger: <10000 lx
Produktzubehör
- Bedienungsanleitung
- Prüfbescheinigung
- Montagehalterung
- Montageschrauben
Eigenschaften/Spezifikationen (Zusammenfassung)
- Serie: CSS series
- Modell: CSS32-T0744DP1
- Erfassungsbereich: 0,1–7 m
- Strahlteilung: 32 mm; Strahlanzahl: 44; Schutzhöhe: 1400 mm
- Spannung: DC 24V; Ausgang: PNP NO; Schutz: IP65
- Synchronisation: RS485; Kabellänge: 0,5 m; Unterstützt Sonneneinstrahlungsbeständigkeit
