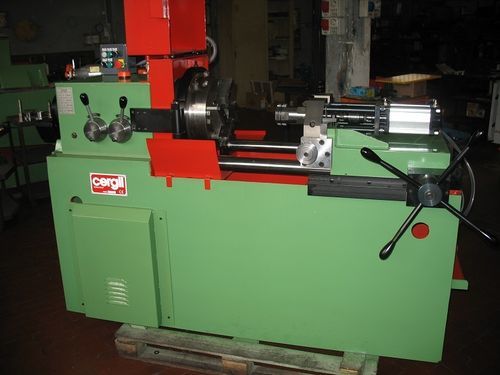

Rohrgewindeschneidmaschine für Kunststoffrohre F114

halbautomatisch

Hauptmerkmale

• Motorleistung: 7,5 kW.
• Drehmoment an der Spindel: 2132 Nm.
• Spannbereich: Ø33 – Ø114.

Beschreibung
Halbautomatische Gewindeschneidmaschine mit Kopf, der am Ende des Zyklus automatisch öffnet. Entwickelt für intensive industrielle Produktion bei geringen Betriebskosten. Das Werkstück ist fixiert, während die Werkzeuge um die Bewehrungsstange rotieren, was sicheres Gewindeschneiden auch an sehr langen Teilen dank einer leistungsfähigen pneumatischen selbstzentrierenden Spannvorrichtung ermöglicht. Der bewegliche Wagen läuft auf Kugellagern und wird per Handrad verfahren, was präzise und komfortable Bedienung gewährleistet.

Betrieb

• Pneumatische selbstzentrierende Spannvorrichtung — maximale Spannkraft bis 2 Tonnen; Öffnen/Schließen abhängig von der Wagenposition; 2 Sätze V‑förmiger Spannbacken; maximale Öffnungshublänge 24 mm.
• Einstellung der Gewindelänge über pneumatischen Anschlag innerhalb der Spindel.
• 5,6'' Bedienbildschirm zur Einstellung der Spindeldrehzahl entsprechend Schnittparametern, Durchmesser und Gewindesteigung.
• Einfache Montage und Einstellung der Schneidklauen; Schneidklauen nachschärfbar.
• Arbeitsposition rechts oder links der Maschine wählbar (bei Bestellung anzugeben).
• Automatische Kühlung/Schmierung (Bewässerung).
• Motor: 7 kW, 6 Pole.

Stärken

• Geeignet für großvolumige industrielle Fertigung und lange Bauteile durch feste Werkstückanordnung und starke Spannkraft.
• Bedienerfreundliches Design mit einfacher manueller Verstellung und intuitiver Steuerung.
• Kosteneffizienz durch nachschärfbare Schneidwerkzeuge.
• Material- und Gewindevielfalt: zylindrische oder konische Gewinde, rechts- oder linksdrehend; geeignet für Baustahl, gerippte Stangen, Edelstahl, Aluminium, Bronze und Kunststoffe.

Technische Daten

• Modell: F114.
• Motorleistung: 7,5 kW.
• Motor: 7 kW, 6 Pole.
• Spindeldrehmoment: 2132 Nm.
• Spannsystem: pneumatische selbstzentrierende Spannvorrichtung; max. Spannkraft 2 Tonnen; 2 Sätze V‑Profil Backen.
• Spannbereich: Ø33 – Ø114.
• Maximale Öffnungshublänge der Spannvorrichtung: 24 mm.
• Gewindelängensteuerung: pneumatischer Anschlag innerhalb der Spindel.
• Wagen: beweglich auf Kugellagern, per Handrad verstellbar.
• Kopf: Gewindekopf mit automatischer Öffnung am Ende des Fertigungszyklus; Öffnen/Schließen durch pneumatischen Zylinder, gekoppelt mit Gewindelänge.
• Steuerung: 5,6'' Bildschirm für Drehzahl-, Durchmesser- und Steigungs­einstellungen.
• Schneidklauen: nachschärfbar; einfache Montage und Einstellung.
• Kühlung/Schmierung: automatische Bewässerung.
• Anwendungen: intensive industrielle Produktion, geeignet für lange Teile und verschiedene Werkstoffe.
