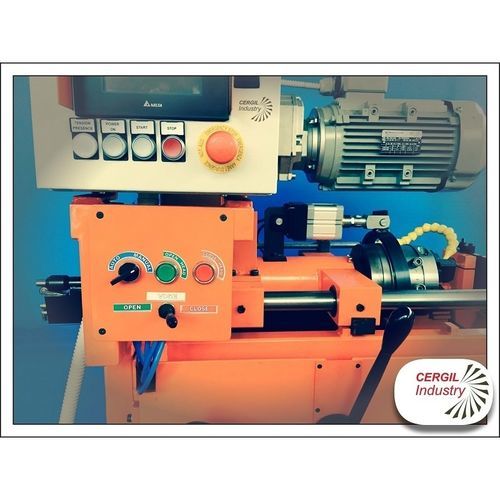

Rohrgewindeschneidmaschine für Kunststoffrohre A33

halbautomatisch

Beschreibung
Die halbautomatische Gewindeschneidmaschine A33 von Cergil Industry Srl ist eine kompakte, mobile Einheit für Außengewindeschneiden im Einsatz vor Ort oder in der Werkstatt bis Durchmesser M30. Sie verfügt über einen rotierenden Mandrel mit einer R33-Schnellöffnungs-/Schließkopf und einen einstellbaren festen Schraubstock, was schnelle Einrichtung und Mobilität ermöglicht und gleichzeitig das Nachschleifen der Schneidplatten zur Reduzierung der Werkzeugkosten zulässt.

Haupteigenschaften

• Motornennleistung: 3 kW.
• Motordrehmoment: 154 Nm.
• Drehmoment an der Spindel: 590 Nm.
• Spannbacken Bereich: Ø8–Ø33.

Betrieb

• Mobile Einheit, angetrieben von einem Getriebemotor mit trapezförmiger Riemenübertragung, die den rotierenden Mandrel mit der R33-Kopf dreht.
• Manuelle Verstellung der Gewindeeinheit auf Umlaufkugellagern.
• Mittig einstellbare manuelle Spannvorrichtung; pneumatisch optional; V-Spannbacke (Option 2 V-Backen).
• Pneumatischer oder automatischer Öffnungs-/Schließkopf für das Gewindeschneiden.
• Einstellbare Gewindelänge innerhalb des Mandrels.
• Individuell anzeigbares 5"-Display zur Einstellung der Mandrel-Drehzahl nach Schnittparametern, Durchmesser und Steigung.
• Vereinfachte Montage und Einstellung der Schneidplatten; nachschleifbare Schneidplatten.
• Automatische Kühl-/Schmiermittelzufuhr.

Stärken

• Praktisch: kompakte Abmessungen und optionale Rollen für den Einsatz auf Baustellen.
• Einfachheit: benutzerfreundliche Bedienung ohne besondere Fachkenntnisse.
• Kostenoptimierung: nachschleifbare Werkzeuge zur Senkung der Produktionskosten.
• Vielseitigkeit: erzeugt zylindrische oder konische Gewinde, rechts- oder linksgängig; geeignet für Stahl (einschließlich Betonstahl), Edelstahl, Aluminium, Bronze und Kunststoff.

Technische Daten

• Modell: A33
• Max. Gewindedurchmesser: M30
• Motornennleistung: 3 kW
• Motordrehmoment: 154 Nm
• Drehmoment an der Spindel: 590 Nm
• Spannbacken Bereich: Ø8–Ø33
• Gewindekopf: R33 Öffnungs-/Schließkopf (pneumatische Option)
• Schraubstock: fest und verstellbar; manuelle, selbstzentrierende Spannvorrichtung (pneumatisch optional); V-Spannbacke (Option 2 V-Backen)
• Antrieb: Getriebemotor mit trapezförmiger Riemenübertragung, der den rotierenden Mandrel antreibt
• Bewegung: manuelle Verstellung auf Umlaufkugellagern
• Monitor: individuelles 5"-Display zur Einstellung der Mandrel-Drehzahl
• Schneidplatten: nachschleifbar; vereinfachte Montage und Einstellung; Möglichkeit zum Nachschleifen
• Gewindearten: zylindrisch oder konisch, rechts- oder linksgängig
• Materialien: Stahl (einschließlich Betonstahl), Edelstahl, Aluminium, Bronze, Kunststoff
• Sonstiges: automatische Kühl-/Schmiermittelzufuhr; Einstellung der Gewindelänge im Mandrel
