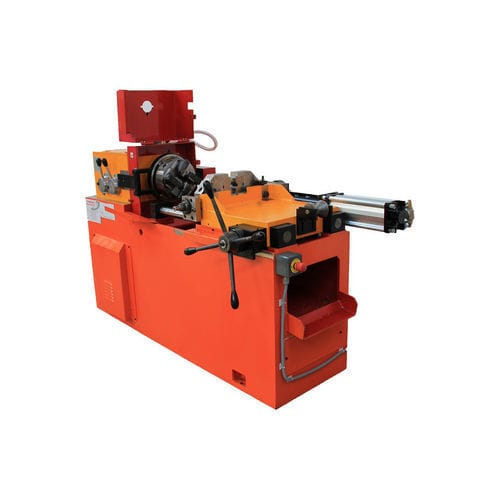

Rohrgewindeschneidmaschine für Kunststoffrohre F60

halbautomatisch

Übersicht

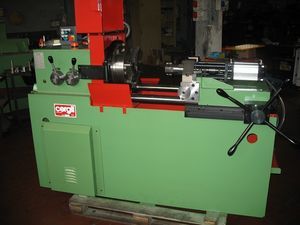

Die F60 ist eine halbautomatische Gewindeschneidmaschine für die industrielle Fertigung von Außengewinden an langen Stäben. Der Gewindekopf öffnet sich automatisch am Ende des Arbeitszyklus. Die Werkstücke werden fixiert, während die Werkzeuge um die Stange rotieren; eine kraftvolle pneumatische Selbstzentrierklemme sichert lange Werkstücke für einen sicheren Arbeitsprozess. Der verfahrbare Wagen läuft auf Kugellagern und wird per Handrad präzise positioniert.

Hauptmerkmale

• Motorleistung: 7,5 kW
• Motordrehmoment: 80 Nm
• Drehmoment an der Spindel: 1030 Nm
• Spannbereich: Ø8 bis Ø60

Bedienung

• Selbstzentrierende pneumatische Spannvorrichtung — maximale Spannkraft bis zu 2 Tonnen. Öffnen/Schließen der Klemme in Koordination mit der Wagenposition. 2 Sätze V‑förmiger Spannbacken. Max. Öffnungshub: 24 mm.
• Einstellung der Gewindelänge durch eine pneumatische Anschlagvorrichtung innerhalb der Spindel.

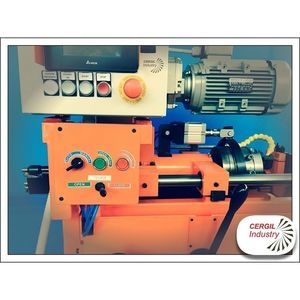

• 5,6'' Steuerdisplay zur Einstellung der Spindeldrehzahl entsprechend Schneidparametern, Durchmesser und Steigung.
• Einfache Montage und Einstellung der Schneidwerkzeuge; Werkzeuge sind nachschärfbar.
• Arbeitsposition wahlweise rechts oder links (bei Bestellung angeben).
• Automatische Kühlmittelzufuhr.
• Motor: 7 kW, 6 Polig (wie in den Betriebsdaten angegeben).

Stärken

• Haltbarkeit: Ausgelegt für kontinuierlichen Industrieeinsatz und intensive Produktionen.
• Einfachheit: Manuelle Wagensteuerung und ergonomische Bedienung verringern den Schulungsaufwand.
• Kosteneffizienz: Nachschärfbare Werkzeuge reduzieren Verbrauchskosten.
• Vielseitigkeit: Erzeugt zylindrische oder konische Gewinde, rechts- oder linksgewinde, auf gerippten Stäben, Edelstahl, Aluminium, Bronze und Kunststoffen.

Dokumente & Video

• Technische Unterlagen (PDF) verfügbar für die F60 (Englisch).
• Produktvideo verfügbar (YouTube).

Technische Daten

• Modell: F60
• Maschinentyp: Halbautomatische traditionelle Gewindeschneidmaschine mit automatisch öffnendem Kopf
• Motorleistung: 7,5 kW (Motor: 7 kW, 6 Polig)
• Motordrehmoment: 80 Nm
• Drehmoment an der Spindel: 1030 Nm
• Spannbereich: Ø8 bis Ø60
• Maximale Spannkraft: bis zu 2 Tonnen (selbstzentrierende pneumatische Klemme)
• Max. Öffnungshub der Klemme: 24 mm
• Gewindelängensteuerung: pneumatischer Anschlag innerhalb der Spindel
• Bedienoberfläche: 5,6'' Display zur Einstellung von Spindeldrehzahl und Schnittparametern
• Verfahrbarer Wagen: Kugellager, per Handrad betätigt
• Schneidwerkzeuge: einfache Montage, nachschärfbar
• Automatisches Kühlmittel-/Bewässerungssystem
• Arbeitsposition: Rechts‑ oder Links‑Konfiguration (bei Bestellung angeben)
• Gewindearten: Zylindrisch oder konisch; Rechts- oder Linksgewinde
• Materialien: Stahl (einschließlich gerippter Stäbe), Edelstahl, Aluminium, Bronze, Kunststoff
