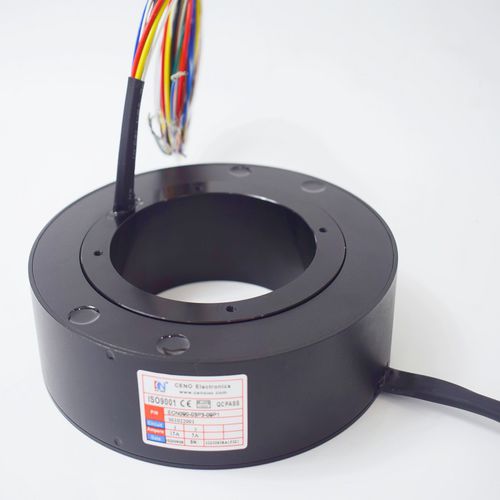

Durchgangsloch-Schleifring
Die ECN-Serie ist eine Familie von Durchgangsschleifringen mit einer zentralen Bohrung bis zu φ980mm, die von CENO mit patentierter Technologie konstruiert und hergestellt werden. Schleifringe der ECN-Serie haben die Eigenschaften des Edelmetallkontakts und eine lange Lebensdauer von bis zu 200 Millionen Umdrehungen. Die Durchgangsbohrung kann zur Montage des Schleifrings auf einer Halterung oder zur Führung hydraulisch-pneumatischer Durchgänge verwendet werden, da sie pneumatisch-hydraulische DreheinfÃ?hrungen, Hochfrequenz-DreheinfÃ?hrungen und faseroptische DreheinfÃ?hrungen integrieren kann, um mehr technische Herausforderungen zu bewältigen.
Merkmale
Temperatur -40°C ~ +80°C
3 Ringe*15A,9 Ringe*5A
Durchgangsbohrung 90mm
Aluminium-Gehäuse
Zuverlässigkeitsleistung
Bewerbungen
Automatische Wickelmaschine
Verpackungsmaschine
Lithium-Batterie
Offshore-Ausrüstung
Militärische Industrie
Fakultativ
Größe des Durchgangslochs
Aktuelle Bewertung
Integrieren verschiedener Signale
IP-Schutzgrad
Material zu den Kontakten
Spezifikation
Stromkreise und Strom: - 3*15A,9*5A
Spannung: - 0~380VAC
Elektrisches Rauschen: - Max 70mΩ (50 U/min)
Durchschlagfestigkeit: - ≥1000V@50Hz
Isolationswiderstand: - ≥500MΩ@500VDC
Betriebsdrehzahl: - 0-50 U/min
Kontaktmaterial: - Edelmetall
Gehäusewerkstoff: - Aluminiumlegierung
IP-Schutzgrad: - IP54
Arbeitstemperatur: - -40°C ~ +80°C
Größe der Durchgangsbohrung: - 90 mm
Kabellänge: - 800 mm auf beiden Seiten
---
