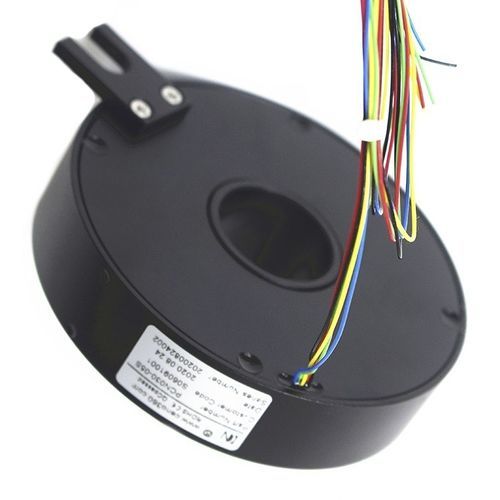

Pancake-Schleifring ist eine weitere Form von Durchgangsschleifringen. CENO's Pancake-Schleifringe sind für einige Anlagen konzipiert, bei denen der vertikale Raum begrenzt ist, während der horizontale Raum weniger einschränkend ist. Diese Art von Schleifring bietet eine ultradünne Dicke für besonders begrenzten Einbauraum. Die Dicke kann bis zu 4 mm betragen. Diese Art von Pancake-Schleifringen mit Durchgangsloch oder ohne Loch sind optional.
Merkmale
Extrem dünn, platzsparend
Separater Rotor und Stator
PCB-Material
Bewerbungen
Industrielle Maschinen
Halbleiter-Handhabungssysteme
Prozesssteuerungsausrüstung
Fakultativ
Leitungsdraht-Länge
Art der Installation
Aktuelle Bewertung
Innendurchmesser
PCN030-05S-Spezifikation
Ringe - 5*0.2A
Spannung - 0~12VAC/VDC
Elektrisches Rauschen - ≤70mΩ(50rpm)
Durchschlagfestigkeit - ≥300V@50Hz
Isolationswiderstand - ≥100MΩ@100VDC
Betriebsdrehzahl - 0-60 U/min
Kontaktmaterial - Gold zu Gold
Gehäusewerkstoff - Aluminiumlegierung
IP-Schutzklasse - IP40
Durchgangslochgröße - 30 mm
---
