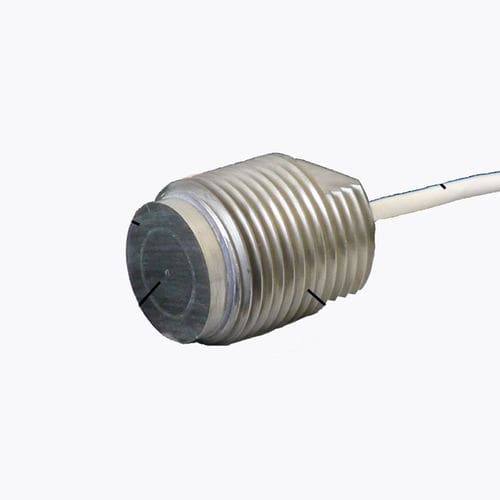

Linearer Wegaufnehmer HPT-375 series

kontaktloskapazitivMetall

Die kapazitiven HPT-Gewindesonden von Capacitec können in ein Bohrloch oder eine Halterung mit Blick auf ein geerdetes Ziel montiert werden. Die Sonde kann zusätzlich mit einer optionalen Gegenmutter gesichert und für eine feine axiale Positionierung gedreht werden. Der Sensor und die Schutzelemente der Gewindesonden befinden sich in einem schützenden Außengehäuse, um einen Kurzschluss der Elektronik durch die Erdung der Sensorspitze zu verhindern. HPT-Gewindesonden sind in einem weiten Betriebstemperaturbereich für präzise Wegmessungen von kryogenen Temperaturen bis 1000°C erhältlich. Capacitec ist spezialisiert auf kundenspezifische Konfigurationen. Bitte wenden Sie sich für weitere Informationen an das technische Supportteam von Capacitec. Gewinde: Gewindegröße definiert als erste Zahl = Durchmesser (3/8); zweite Zahl ist Gewinde pro Zoll (24) Optional sind metrische Größen erhältlich (bitte wenden Sie sich an den technischen Support von Capacitec) Bereich: Die Reichweitenwerte wurden mit einem 1,524 m (5 ft.) langen Capacitec L2-Kabel getestet. Reichweite und Signal-Rausch-Verhältnis verschlechtern sich bei größeren Kabellängen. Kalibrierungen: Bei Auftragserteilung müssen die Kunden ihre Kalibrierungsanforderungen angeben. Die Kalibrierung basiert auf dem vom Kunden geforderten linearen Bereich, der in der Ausgangsspannung pro Entfernung angegeben wird. Alle Capacitec-Sensorsysteme werden mit einer Werkskalibrierung geliefert, die auf den Anforderungen des Kunden basiert. Ein auf NIST rückführbares Kalibrierungsergebnisblatt ist in jeder Lieferung enthalten. Ein archiviertes 20-Punkte-Kalibrierungsprotokoll des Spannungsausgangs im Vergleich zum Nennweg wird standardmäßig mit jeder Sonde geliefert. Elektrisch: Alle Komponenten sind durch einen Ableitwiderstand von mehr als 20 Megohm (bei Raumtemperatur) elektronisch voneinander isoliert, um einen optimalen Betrieb mit den Instrumenten zu gewährleisten.
