Messsoftware Bargrafx™

DatenerfassungKalibrierungEngineering

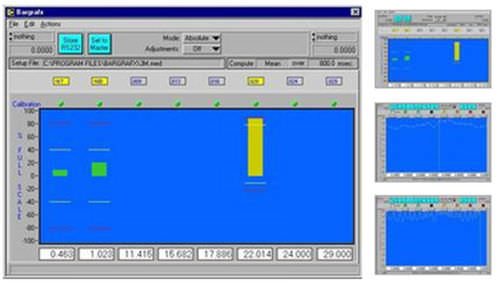

Bargrafx™ ist eine LabView®-basierte Datenerfassungsanwendung. In Verbindung mit den berührungslosen Messgeräten von Capacitec entsteht ein leistungsfähiges Werkzeug für die Präzisionsmessung kleiner Spaltmaße, wie sie z. B. bei der Beschichtung von Schlitzdüsen vorkommen. Es können Genauigkeiten von mehr als 10 Mikrozoll (0,25 Mikrometer) erreicht werden. Dank der Bargrafx-Softwareumgebung ist es möglich, nur zwei Verstärkungskanäle in Verbindung mit mehreren Spaltmessgeräten mit zwei Sensoren zu verwenden und dennoch eine hohe Genauigkeit bei geringem Verlust der Gesamtreichweite zu erzielen. Dieser Ansatz des "virtuellen Instruments" spart Tausende von Dollar an Hardwarekosten. Merkmale LabView®-basierte Datenerfassungsanwendung von National Instruments, die auf einem Standard-PC mit Windows 10® läuft Hochentwickeltes Programm zur Linearisierung der Signalkonditionierung Der Bargrafx™-Gleichungseditor ermöglicht die Zuordnung von linearen oder arithmetischen Gleichungen zu 8 Anzeigebalken für eine allgemeine Bargraph-Benutzeroberfläche Editor für Bargrafx-Gleichungsgrenzen Das Bargrafx-Echtzeit-Kalibrierungsmodul übernimmt die analoge Ausgangsspannung des Verstärkers und skaliert sie in lineare technische Einheiten (entweder englisch oder metrisch) unter Verwendung polynomischer Interpolation (bis zum 5. Grad) Vorteile Einfaches Einrichten und Verwenden mit Industriestandard-Software Genauigkeiten von mehr als 10 Mikrozoll (0,25 Mikrometer) sind erreichbar Ermöglicht die Addition, Subtraktion, Multiplikation oder Division eines beliebigen linearisierten Kanals mit einem anderen linearisierten Kanal für nachfolgende arithmetische Beziehungen wie Summe, Spaltdicke, Neigung, Abweichung usw. Ermöglicht die zugewiesene Bargraph-Anzeige zur Darstellung von oberem kritischen Wert, oberer Warnung und unterem kritischen Wert,
