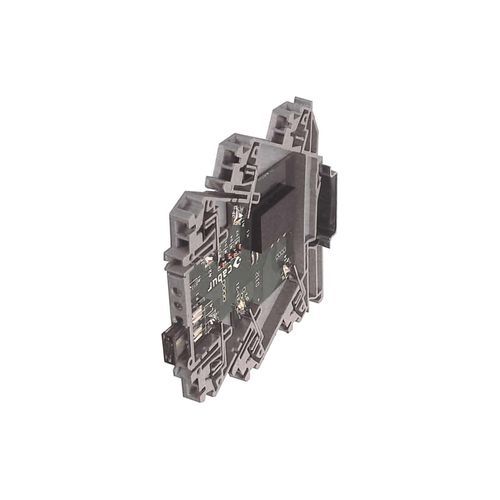

Elektromechanisches Relais / 24 VDC XCKR16

1NO/NFPNPfür DIN-Schiene

Kurzbeschreibung
CKR16 einkanaliges elektromechanisches Relaismodul XCKR16 mit 24 Vac/dc Spule, SPDT (1 Wechsler) AgSnO2 Kontakt 6 A. Für Schienenmontage mit Federklemmen konzipiert; nicht steckbar.

Hauptmerkmale

• Nicht steckbares Relais
• Unterstützt PNP- und NPN-Steuersignale
• Verfügbare steckbare Brücken zur Potentialverteilung
• Statusanzeige: LED 'Input'
• Spulenschutz: Freilaufdiode

Hinweise

• Hersteller und Relaismodell sind indikativ; technische Daten sind als typisch zu betrachten
• Spezialversionen auf Anfrage erhältlich (Verfügbarkeit auf Anfrage)
• Der Ausgangskontakt ist durch eine austauschbare 7,5 A Sicherung geschützt; kleinere Werte sind je nach Last und Verdrahtung zulässig; Werte größer als 7,5 A sind nicht erlaubt. Die Sicherung ist geeignet für SELV ≤ 50 Vac und ≤ 75 Vdc
• Das Endmodul muss stets mit der CK/PT Endplatte geschützt werden, um den Schutzgrad IP20 zu gewährleisten

Merkmale / Technische Daten

• Serie: CKR
• Code: XCKR16
• Typ: CKR16
• HS-Code: 85364190
• Nenn-Eingangsspannung: 24 Vac/dc ±10%
• Anzieh-/Abfallspannung: 18 V / 1,2 V
• Stromaufnahme: 15 mA ±10%
• Schaltzeiten EIN / AUS: 10 ms / 5 ms
• Schutzschaltung (Eingang): Freilaufdiode
• Anschlussklemme (Eingang): 2,5 mm² (Feder)
• Eingangskanäle: 1 nicht steckbar
• Kontaktart (Ausgang): SPDT, 1 Wechsler, AgSnO2
• Nennstrom (Ausgang): 6 A (30 Vac)
• Dauerstrom / Spitze: 10 A Spitze
• Max. Sicherungsstrom (Ausgang): 7,5 A (austauschbare Sicherung)
• Anschlussart (Ausgang): 2,5 mm² Federklemme
• Schutzeinrichtung: austauschbare Sicherung
• Betriebstemperaturbereich: -20…+60 °C
• Eingang / Ausgang Isolierung: 3 kVac / 60 s
• Schutzart: IP00 / IP20 (mit Endabschnitt)
• Überspannungskategorie / Verschmutzungsgrad: II / 2
• Statusanzeige: LED 'Input'
• Gehäusematerial: Kunststoff UL94V-0
• Abmessungen (L x H x T): 6 x 91 x 100 mm
• Ca. Gewicht: 40 g
• Montage: auf Schiene, nebeneinander (IEC60715/TH35-7.5)
• Endabschnitt: XCKPT
• Verfügbare steckbare Brücken: PTC/4/02 (2 Pole); PTC/4/03 (3 Pole); PTC/4/04 (4 Pole); PTC/4/05 (5 Pole); PTC/4/10 (10 Pole); PTC/4/00 (42 Pole)
