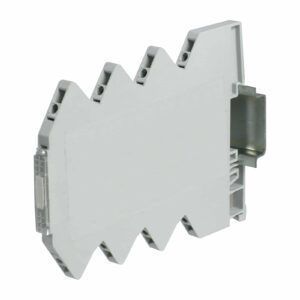

Analog-Wandler LCON

MessTemperaturUniversal

Sie wandeln elektrische Signale um, die von Sensoren erzeugt werden, welche physikalische Größen wie Temperatur (Thermoelemente und PT100-Widerstandsthermometer), Frequenz (Näherungssensoren, Kontakte, Fotozellen), Strom (Stromwandler, Hall-Effekt-Sensoren), Widerstand (Potentiometer), Spannung, Druck, Füllstand usw., in standardisierte elektrische Signale um und passen diese an die Ein- und Ausgänge von SPSen, DCSen und Industrie-PCs (Steuerungssystemen) an.<br><br>Alternativ wandeln sie ein gegebenes analoges Signal in ein anderes um und passen es so an die Ein- und Ausgänge des Steuerungssystems an, oder sie ermöglichen die störungsfreie Übertragung des Signals über große Entfernungen mittels galvanischer Trennung<br><br>Signalübertragung über große Entfernungen<br><br>Spannungssignale können über eine maximale Entfernung von 10–20 m übertragen werden; jenseits dieses Bereichs verlieren sie an Zuverlässigkeit und reagieren sehr empfindlich auf induzierte Störungen und Erdungsstörungen. Aus diesem Grund ist es zur Übertragung eines Spannungssignals über Entfernungen von mehr als 20 m erforderlich, dieses in ein Stromsignal umzuwandeln und eine galvanische Trennung vorzunehmen.<br><br>Stromsignale können über Entfernungen von mehr als 300 m übertragen werden und sind weniger anfällig für induzierte Störungen. Um ein Stromsignal über große Entfernungen zu übertragen, ist eine galvanische Trennung erforderlich.<br><br>Galvanische Trennung des Signals (Signaltrennung):<br><br>Sie isoliert und trennt den Sensorkreis elektrisch vom Steuerkreis und vom Stromversorgungskreis; daher arbeitet jeder Kreis bezogen auf sein eigenes Nullpotential, das – da es von den anderen Kreisen isoliert ist – nicht durch die Potentialunterschiede beeinflusst werden kann, die stets zwischen verschiedenen Erdungsreferenzen bestehen.<br><br>Sie isoliert und trennt die unterschiedlichen Erdpotenziale zwischen Stromversorgung, Steuerungssystem und Sensoren/Aktoren.<br><br>Sie ermöglicht eine Signalübertragung ohne Fehler oder Störungen und mit höherer Zuverlässigkeit.<br><br>Je höher die Isolationsspannung (in kV), desto größer ist die Übertragungssicherheit bei Vorhandensein von Erdpotentialen, elektromagnetischen Störungen und transienten Phänomenen (Blitzeinschläge, Entladungen usw.).<br><br>Eine galvanische Trennung ist erforderlich, wenn:<br><br>der Abstand zwischen dem Steuerungssystem und dem Sensor/Aktuator größer als 20 m ist<br><br>die Erd- oder Bezugspotenziale unterschiedlich sind<br><br>Erdpotenziale hoch sind oder im Falle von Entladungen oder Erdschlussströmen hoch werden können<br><br>elektromagnetische Störungen vorliegen<br><br>Signalkabel zusammen mit Stromkabeln in Leitungsrohren verlegt sind<br><br>Reihen- und Parallelschaltung von Analogwandlern<br><br>Um eine Signalredundanz zu erzielen oder einfach ein Signal zu duplizieren, ist es möglich, die Eingänge mehrerer Messumformer an einen einzigen Sensor anzuschließen.<br><br>Bei Stromsignalen müssen die Messumformereingänge in Reihe geschaltet werden.<br><br>Bei Spannungssignalen müssen die Wandlereingänge parallel geschaltet werden.<br>
