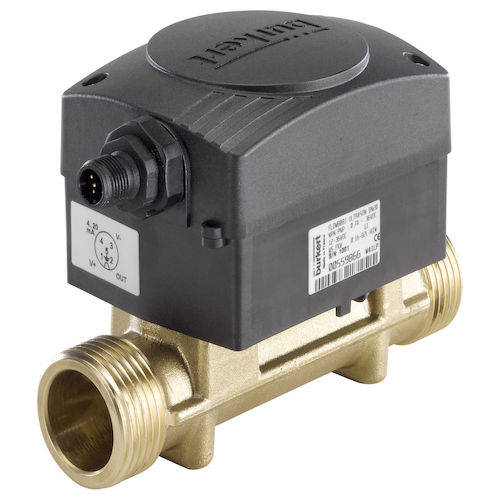

Ultraschall-Durchflussmesser 8081

für WasserDN25 - 1"DN15 - 1/2"

Der Ultraschall-Durchfluss-Sensor Typ 8081 ist zur Durchfluss-messung von Wasser bestimmt. Er besteht aus einem Elektronikmodul und einem Messing-Fitting mit integriertem Messrohr. In Kombination mit einem Regler und einem Regelventil lassen sich sehr einfach Durchfluss Regelstrecken aufbauen. Der elektrische Anschluss erfolgt über einen mehrpoligen M12-5Pin Gerätestecker. Der Sensor ist je nach Ausführung mit den folgenden Ausgängen versehen: - einem Pulsausgang oder - einem Pulsausgang und einem 4-20 mA Stromausgang. Jede Ausführung ist mit drei verschiedenen Durchflussbereich verfügbar: - QN 0,6-Modell DN15: 0,06 bis 20 l/min (Nenngröße 0,6 m3/h d.h. 10 l/min) - QN 1,5-Modell DN15: 0,1 bis 50 l/min (Nenngröße 1,5 m3/h d.h. 25 l/min) - QN 2,5-Modell DN20: 0,16 bis 82 l/min (Nenngröße 2,5 m3/h d.h. 41 l/min) - QN 3,5-Modell DN25: 0,6 bis 116 l/min (Nenngröße 3,5 m3/h d.h. 58 l/min) - QN 6,0-Modell DN25: 1 bis 200 l/min (Nenngröße 6,0 m3/h d.h. 100 l/min) Ultraschall Durchfluss-Sensor nach dem Laufzeitverfahren Dynamikbereich ≥ 1:250 Niedriger Druckverlust Keine Beruhigungsstrecken im Ein- oder Auslauf erforderlich
