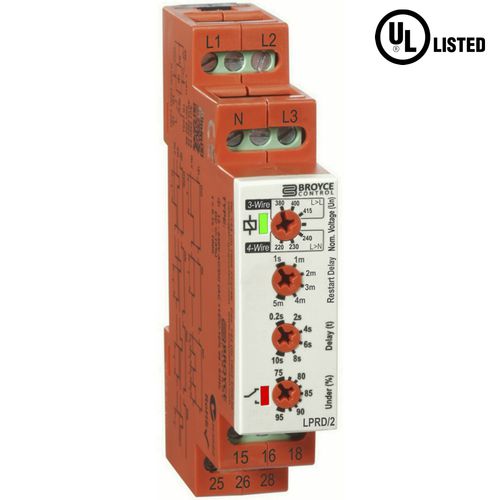

Dreiphasiges Schutzrelais LPRD/2

UnterspannungPhasenfür DIN-Schiene

LPRD/2 - Unterspannung mit Wiedereinschaltverzögerung - Wählbare Nennwerte für gängige 3-Leiter- oder 4-Leiter-Versorgungsspannungen - Erkennt falsche Phasenfolge, Phasen- und Neutralleiterausfall - Einstellbarer Auslösepegel und Zeitverzögerungen - DPDT-Relaisausgang - 17,5 mm breit, DIN-Schienenmontage - UL-gelistet Das Produkt überwacht seine eigene dreiphasige Versorgung und kann entweder für die 3-Draht- oder 4-Draht-Überwachung eingestellt werden. Damit das Ausgangsrelais aktiviert wird, müssen alle Phasen (und der Nullleiter - falls zutreffend) vorhanden sein, die Phasenfolge muss korrekt sein und die gemessenen Phasenspannungen müssen über dem eingestellten Auslösepegel liegen. Wenn eine dieser Bedingungen nicht erfüllt ist, fällt das Relais ab. Eine einstellbare Wiedereinschaltverzögerung ermöglicht es dem Benutzer, eine Zeitspanne einzustellen, bevor das Relais wieder erregt werden darf. Technische Daten - Überwachungsfunktion: Unterspannung - Überwachte Versorgungsspannungen: (3-Leiter) 380V, 400V oder 415VAC/(4-Leiter) 220V, 230V oder 240VAC - Auslöseschwelle: 75 - 95% des gewählten Nennwertes - Hysterese: ≈2% - Zeitverzögerung: 0.2 - 10s (Wiedereinschaltverzögerung: 1s - 5m) - Ausgang: DPDT 5A @ 250V (AC1) - Abmessungen (mm): B:17,5 x H:89 x T:66,5
