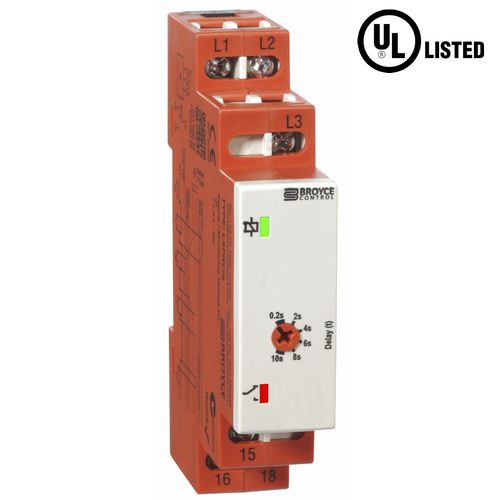

Dreiphasiges Schutzrelais LXPRC/S/F

ÜberspannungUnterspannungPhasenfolge

LXPRC/S/F - Unter- und Überspannungsüberwachung (Fenster) - Überwacht die eigene dreiphasige, 3-adrige Versorgung - Erkennt falsche Phasenfolge und Phasenausfall - Feste Auslösestufen/adj. Zeitverzögerung - SPDT-Relaisausgang - 17,5 mm breit, DIN-Schienenmontage - UL-gelistet Das Produkt überwacht seine eigene dreiphasige Versorgung. Damit das Ausgangsrelais aktiviert wird, müssen alle Phasen vorhanden sein, die Phasenfolge muss korrekt sein und die Spannungen zwischen den Phasen müssen innerhalb der festgelegten Unter-/Über-Auslöseschwellen liegen. Wenn eine dieser Bedingungen nicht erfüllt ist, fällt das Relais ab. Technische Daten - Überwachungsfunktion: Unter-/Überspannung - Überwachte Versorgungsspannung: 415VAC - Auslöseschwelle (fest): Unter: 360V/Über: 457V - Hysterese: ≈2% - Zeitverzögerung: 0.2 - 10s - Ausgang: SPDT 8A @ 250V (AC1) - Abmessungen (mm): B:17,5 x H:89 x T:66,5
