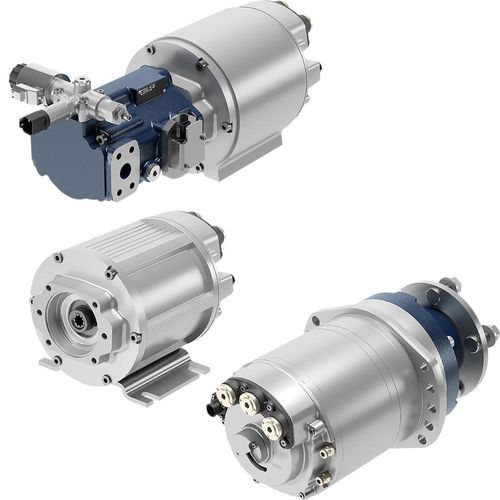

Bürstenloser Servomotor MS Series

96 V48 Vmodular

Anwendungen
Für raue Einsatzbedingungen entwickelt, richtet sich die MS Series Niederspannungs-Bürstenlosmotoren (3,5 kW bis 16 kW) an Off-Highway-Fahrzeuge, Baumaschinen und die industrielle Automatisierung, wenn Drehmomentdichte, Positionssteuerung und Systemintegration gefordert sind. Typische Anwendungen sind Scherenbühnen, Teleskoplader, Mähdrescher und elektrische Energieeinheiten. Das modulare Design unterstützt die Integration von Fremdwechselrichtern zur flexiblen Systemarchitektur.

• Scherenbühnen
• Teleskoplader
• Mähdrescher
• Elektrische Energieeinheiten

Hauptmerkmale
Robustes mechanisches Design mit verstärkten Steckverbindern und hohem IP-Schutz gegen Staub, Feuchtigkeit, Vibrationen und große Temperaturschwankungen. IPM-Technologie (Interior Permanent Magnet) bietet hohe Drehmomentdichte und Energieeffizienz. Der Sincos-Positioniersensor ermöglicht präzise Echtzeit-Positionsrückmeldung für fortgeschrittene Regelung. Verfügbar als selbstbelüftete oder flüssigkeitsgekühlte Version. Entwickelt zur Kombination mit Getrieben für Traktion oder mit hydraulischen Pumpen für mobile Anwendungen; unterstützt Motor- und Generatorbetrieb. Niederspannungskompatibilität (ca. 48 V–96 V) geeignet für batteriebetriebene Plattformen. Der modulare Ansatz vereinfacht die elektromechanische Integration in mittel- bis hochleistungsfähige mobile und industrielle Systeme.

Dokumente
Dokumenttyp | Sprachen | Code | Titel | Revision | PDF
Broschüre | EN, DE, IT | 398DEM0023A01 | Brushless Electric Motors - MS Series | 1 | (PDF verfügbar)
Katalog - Produktblätter | EN, FR, ES, PT-BR, DE, IT, RU, ZH-HANS | 398SEM003EN01 | Electric brushless Motors - MSB Series | 1 | (PDF verfügbar)
Katalog - Produktblätter | EN, FR, ES, PT-BR, DE, IT, RU, ZH-HANS | 398SEM005EN01 | Electric motorpumps - MSY Series | 1 | (PDF verfügbar)
Katalog - Produktblätter | EN, FR, ES, PT-BR, DE, IT, RU, ZH-HANS | 398SEM004EN03 | Electric Motorwheels - MSM Series | 3 | (PDF verfügbar)

Technische Daten

• Leistungsbereich: 3,5 kW bis 16 kW
• Technologie: IPM (Interior Permanent Magnet)
• Drehmoment: hohe Drehmomentdichte (Werte abhängig vom Modell)
• Regelung: hochpräzise Positionsregelung durch Sincos-Positioniersensor
• Kühlungsoptionen: selbstbelüftet oder flüssigkeitsgekühlt
• Spannungskompatibilität: Niederspannungsplattformen (ca. 48 V – 96 V)
• Einsatzgebiete: entwickelt für Off-Highway-, mobile und industrielle Ausrüstungen; unterstützt Motor- und Generatorbetrieb
• Mechanik: robustes Design mit verstärkten Steckverbindern; hoher IP-Schutz gegen Staub, Feuchtigkeit, Vibrationen und große Temperaturschwankungen
• Integration: modulares Design zum Koppeln mit Getrieben (Traktion) oder Hydraulikpumpen; unterstützt Integration mit Fremdwechselrichtern
• Familienvarianten: MSB, MSY, MSM (mehrere Unterserien innerhalb der MS Series)
