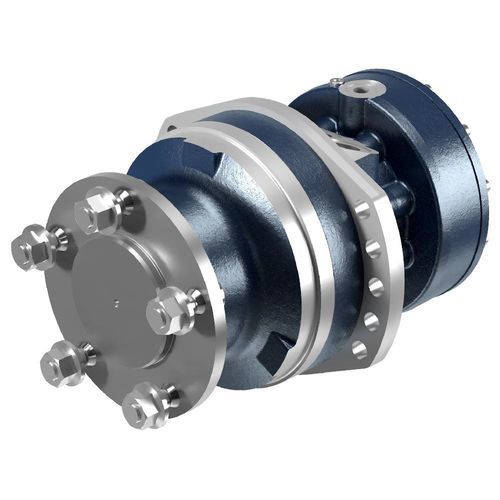

Radialkolben-Hydraulikmotor HPR2

Hochdrehmomentmit niedriger Drehzahlfür Hochleistungsanwendungen

Anwendungen
Die Radversion dient der Übertragung der Bewegung auf die Räder und wird in kommunalen Fahrzeugen, Gabelstaplern sowie Land- und Forstmaschinen eingesetzt. Die am Wellenausgang integrierte Flansche kann mit Bolzen für die Direktmontage an Standardfelgen versehen werden. Die Wellenversion verfügt über eine verzahnte Abtriebswelle nach DIN 5480 und wird dort eingesetzt, wo das Getriebe Drehmoment an Zahnräder, Kettenräder, Riemenscheiben oder Kupplungen übertragen muss (z. B. Betonmischertrommeln, Förderschnecken, Häcksler).

Hauptmerkmale

• LSHT (Low Speed - High Torque) Radialkolbenbauweise mit modularer Konstruktion
• Kompakte Bauform für beengte Einbausituationen
• Hohe Leistungsdichte für anspruchsvolle Einsätze

Produktdaten
Hubraum
von 106 cm3/rev — bis 402 cm3/rev

Druck
bis zu 450 bar

Dokumente (auf der Seite aufgelistet)
Broschüre — Languages: EN / FR / ES — Code: 398DZZ0123B03 — Title: Hydraulic range — Revision: 3
Broschüre — Languages: EN / ZH-HANS / KO — Code: 398DZZ0123U03 — Title: Hydraulic range — Revision: 3
Broschüre — Languages: EN / TH / JP — Code: 398DZZ0123J03 — Title: Hydraulic range — Revision: 3
Broschüre — Languages: EN / PL — Code: 398DZZ0123P00 — Title: Hydraulic range — Revision: 0
Broschüre — Languages: EN / ES / PT-BR — Code: 398DZZ0123L00 — Title: Hydraulic range — Revision: 0
Broschüre — Languages: EN / DE / IT — Code: 398DZZ0123A02 — Title: Hydraulic range — Revision: 2
Katalog - Produktblätter — Language: EN — Code: 398SRM001EN06 — Title: HPR2 - Radial piston motors — Revision: 6

Eigenschaften / Technische Daten

• Hubraumspanne: 106–402 cm3/rev
• Maximaler Betriebsdruck: bis zu 450 bar
• Konstruktion: LSHT (Low Speed - High Torque), modular
• Hauptmerkmale: Kompaktheit, hohe Leistungsdichte
• Radversion: integrierte Flansche an der Welle; Möglichkeit der Direktmontage an Standardfelgen mit Bolzen
• Wellenversion: verzahnte Abtriebswelle nach DIN 5480 für die Verbindung zu Zahnrädern, Kettenrädern, Riemenscheiben und Kupplungen
• Typische Anwendungen: kommunale Fahrzeuge, Gabelstapler, Land- und Forstmaschinen, Betonmischertrommeln, Förderschnecken, Häcksler
• Produktbereichsdiagramm und Galerie-Bilder auf der Produktseite verfügbar
