3D-Drucker / ABS ALTRA 670

PLAglasfaserverstärkter KunststoffPolyamid

Produktübersicht

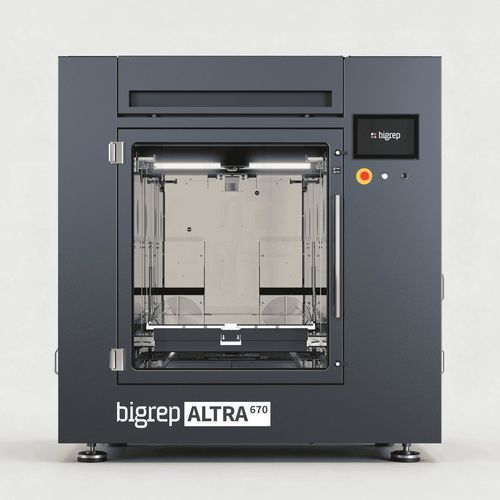

Der BigRep ALTRA 670 ist ein großformatiger, hochtemperaturfähiger Industrie-3D-Drucker, entwickelt für die kontinuierliche Fertigung komplexer, serienfähiger Bauteile bis 1200 mm Länge. Er bietet eine thermisch stabile beheizte Druckkammer, automatisierte Kalibrierung und Überwachung, integrierte Materiallagerung und Fernsicht für zuverlässige, reproduzierbare Produktion.

Hauptmerkmale

• Große beheizte Druckkammer: 670 L Volumen beheizbar bis 140°C für thermische Stabilität bei großen Teilen.
• Großer Bauraum: unterstützt Teile bis 1200 mm Länge; Bauvolumen 700 × 1200 × 800 mm.
• Doppelte DSX-Extruder: Direct Synchronized Extruders mit integrierter Kühlung und Sensorik; Relay Mode ermöglicht automatischen Wechsel bei Leerspule.
• Hochtemperatur-Fähigkeit: Düsentemperaturen bis 450°C für technische und Hochleistungspolymere.
• SWITCHPLATE beheiztes Druckbett: flexible magnetische Platte mit integriertem Verkabelung für homogene Temperaturverteilung und gute Erste-Schicht-Haftung; abnehmbar für Bauteilentnahme.
• Keep-dry Materiallager: versiegelte Kammer für zwei Spulen zum Schutz hygroskopischer Polymere.
• Automatischer Schnellstart und Kalibrierung: Topologiemessung, adaptives Mesh-Bed-Leveling und automatische Kalibrierung reduzieren Einrichtungsfehler und Zeit.
• Integrierte Sensoren und Fernüberwachung: Onboard-Sensoren plus HD-Weitwinkelkamera für Prozesssichtbarkeit.
• Luftreinigungseinheit: HEPA- und Aktivkohlefilter zur Verbesserung der Werkstatluftqualität.
• Offenes Materialsystem: kompatibel mit BigRep- und Drittanbieter-Filamenten, einschließlich vieler technischer und hochtemperaturbeständiger Materialien.

Anwendungen

• Luftfahrtgeeignete Bauteile: serienfähige Komponenten, die Hitze, Vibration und mechanischen Belastungen standhalten.
• Funktionale Prototypen und Produktentwicklung: Designs bei realen Einsatztemperaturen mit seriennahen Polymeren prüfen.
• Langlebige Werkzeuge, Lehren und Vorrichtungen: interne Fertigung von verschleiß- und verformungsbeständigen Werkzeugen für die Fertigung.

Materialien (Zusammenfassung)
Empfohlene / unterstützte Materialien umfassen ABS, ASA, PC und eine breite Palette technischer / hochleistungsfähiger Polymere. Beispiele: ABS, ABS-ESD, ABS-FR, ASA, HT-PETG, PA6, PA6-CF, PA12, PA12-CF, PA12-GF, PC, PC-ABS, PC-FR, PC-CF, PCTG, PEKK, PEKK-CF, PETG, PLA, PP, PP-GF, PPS, PPSU, TPU, TPC.

Extrusions- & Drucktechnologie (Zusammenfassung)
Doppelte wassergekühlte Direct Synchronized Extruders (DSX). Düsentemperaturen bis 450°C. Düsendurchmesser: 0,6 mm oder 1,0 mm (Diamond-Typ). Minimale Schichthöhe: 0,15 mm. Max. Durchsatz (einzelne Düse): ca. 250 g/h. Filamentdurchmesser: 1,75 mm.

Automatisierung & Zuverlässigkeit

• Ende-der-Filament-Erkennung und automatischer Relay Mode für unterbrechungsfreie Produktion.
• Pause- und Fortsetzungsfunktion für Drucke.
• Adaptives Mesh-Bed-Leveling und automatische Kalibrierung durch Topologiemessung und Kompensation.
• Kontinuierliche Überwachung mit integrierten Sensoren und Fern-HD-Kamera.

Weitere funktionale Highlights

• Geschweißter Rahmen mit Kugelgewindetrieben und Servomotoren für Positionsgenauigkeit bei langen Drucken.
• Gleichmäßige Temperaturverteilung im Bauraum unterstützt durch Airflow-Control-Technologie.
• Beispiel für Leistungsanforderung: 3P+PE, 400 V/480 V, 32A, 50/60 Hz (standortspezifische Elektroplanung erforderlich).
• Zertifizierungen: CE, UL Ready.

Technische Spezifikationen

• Modellbezeichnung: ALTRA 670
• Bauraum: X 700 × Y 1200 × Z 800 mm (X 27.6 × Y 47.2 × Z 31.5 in)
• Baukammer-Temperatur: bis zu 140°C (284°F)
• Druckbett-Temperatur: bis zu 140°C (284°F)
• Druckbett-Oberfläche: SWITCHPLATE (magnetisch, flexibel, abnehmbar)
• Außenmaße (approx.): X 1900 × Y 2450 × Z 1950 mm (X 74.8 × Y 96.5 × Z 76.8 in)
• Gewicht (approx.): 1870 kg (4123 lbs)
• Extruder: Direct Synchronized Extruder (DSX)
• Extruder-Konfiguration: Dual wassergekühlte DSX
• Düsentemperatur: bis zu 450°C (842°F)
• Düsendurchmesser: 0,6 mm oder 1,0 mm
• Düsentyp: Diamond
• Minimale Schichthöhe: 0,15 mm
• Max. Durchsatz: ~250 g/h
• Filamentdurchmesser: 1,75 mm
• Antriebstechnologie: Servomotoren
• Max. Verfahrgeschwindigkeit: XY 400 mm/s
• Positionsgenauigkeit: < 0.05 mm
• Materiallager: Keep-Dry Chamber (versiegeltes Lager für Spulen)
• Luftreinigung: HEPA- und Aktivkohlefilter
• Automatisierungsfunktionen: Filament-Ende-Erkennung, Pause/Resume, Relay Mode, Adaptive Mesh Bed Leveling, automatische Kalibrierung
• Zertifizierungen: CE, UL Ready
