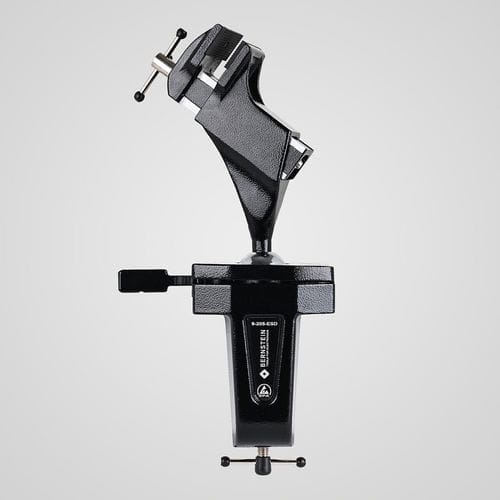

Maschinenschraubstock 9-205-ESD

manuellWechselpaletteSchrauben

Der ESD-Kugelgelenk-Schraubstock SPANNFIX ist ein dissipativer, drehbarer Kugelgelenk-Schraubstock, entwickelt für sicheres Spannen an Werkbänken und den Einsatz in elektrostatisch geschützten Bereichen (ESD). Er bietet stufenlose Verriegelung und Schnellspannfunktion für ergonomische Positionierung der Werkstücke.

Merkmale

• Präzisions-Kugelgelenk 360° drehbar, stufenlos verriegelbarer Schnellspanner
• Zum Klemmen an der Werkbank (Tischstärke max. 80 mm)
• 50 mm ESD-Kunststoffbacken mit Grip (Standard kleine Backen)
• Spannweite 70 mm, Einspanntiefe 38 mm, Spannkraft 1470 N
• Neigungswinkel ±45°
• Ersatzteile: Backen, Artikel 9-900-E50-ESD (Paar)
• Druckguss-Aluminium mit schwarzer ESD-Pulverbeschichtung, dissipativ 10^7 bis 10^8 Ω
• Maße ca. 310 x 170 x 75 mm
• Gewicht ca. 1450 g

Anwendungsbereich
Ein leichter Hebeldruck genügt, um das eingespannten Werkstück stufenlos in jede sinnvolle Arbeitsposition auszurichten. Die individuelle Höhenverstellung ermöglicht eine ergonomische Körperhaltung bei stehenden Arbeiten (Bohren, Sägen, Schleifen, Fräsen, Schneiden etc.). Austauschbare Backen sind verfügbar (50 mm Kunststoffbacken für den kleinen Schraubstock, 100 mm Stahlbacken für den großen Schraubstock). Schutzbacken für empfindliche Werkstücke sind in Filz, Leder, Kork und Gummibeschichtung erhältlich. Backen mit Prismen (Aluminium) eignen sich zum Spannen von Rohren. Backenbreiten sind von 50 bis 150 mm erhältlich. Die Schraubstockbefestigung kann über vier 9 mm Durchgangslöcher an Werkbänken, Tischen und Grundplatten angeschlossen werden.

Technische Beschreibung
Maximales Drehmoment: Kugel Ø 40 mm ca. 24 Nm, Kugel Ø 60 mm ca. 100 Nm. ESD-Ausführungen sind dissipativ (10^7 bis 10^8 Ω) und EPA-tauglich für elektrostatisch geschützte Bereiche. Fußabschnitte können über einen 10 mm Druckknopf an einen Erdungspunkt angeschlossen werden. Druckgussteile aus Aluminium sind pulverbeschichtet; Stahlteile sind verchromt und rostfrei. Die Bewegung der Kugel lässt sich über eine Einstellschraube am unteren Kugelsitz regulieren (von lose bis sehr fest). Bei sicherheitsrelevanten Teilen hängen die Haltekräfte von der spezifischen Anwendung und den physikalischen Bedingungen ab und können von Labortests abweichen.

Technische Daten

• Artikelnummer: 9-205-ESD
• Handelsbezeichnung: SPANNFIX
• Marke: Bernstein
• Spannweite: 70 mm
• Einspanntiefe: 38 mm
• Spannkraft: 1470 N
• Backen (klein Standard): 50 mm ESD-Kunststoffbacken mit Grip
• Reservebacken (Paar): Artikel 9-900-E50-ESD
• Neigung: ±45°
• Drehung: 360° (stufenlos verriegelbar)
• Tischstärke für Klemme: max. 80 mm
• Maximales Drehmoment: Kugel Ø40 mm ≈ 24 Nm; Kugel Ø60 mm ≈ 100 Nm
• ESD-dissipativer Widerstand: 10^7 bis 10^8 Ω (EPA-tauglich)
• Materialien & Oberfläche: Druckguss-Aluminium mit schwarzer ESD-Pulverbeschichtung; verchromte Stahlteile
• Erdung: Fußabschnitte über 10 mm Druckknopf anschließbar
• Maße (ca.): 310 x 170 x 75 mm
• Gewicht (ca.): 1450 g
