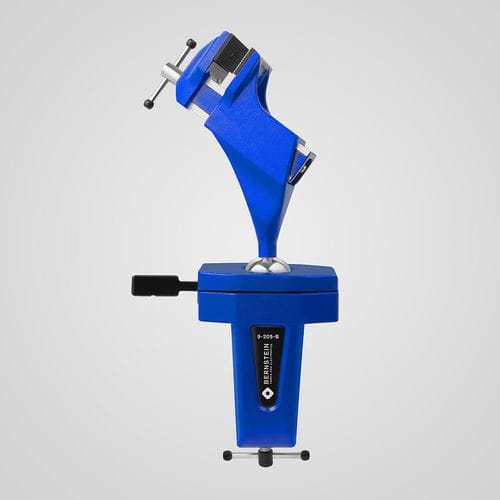

Maschinenspannstock 9-205-B

manuellWechselpaletteSchrauben

Der Kugelgelenk-Schraubstock SPANNFIX ist ein präziser, 360° drehbarer Schraubstockkopf, der für flexibles Spannen und ergonomische Arbeitspositionen entwickelt wurde. Er verfügt über stufenloses Feststellen, eine robuste Aluminiumgusskonstruktion und ist Made in Germany.

Eigenschaften

• Präzisions-Kugelgelenk 360° drehbar, stufenlos feststellbare Schnellspannung
• Qualitätsprodukt Made in Germany
• Zum Anklemmen an die Werkbank (Tischstärke max. 80 mm)
• 50 mm Kunststoffbacken mit Grip
• Spannweite 70 mm, Tiefe 38 mm, Spannkraft 1470 N
• Neigungswinkel +/- 45°
• Aluminiumguss, pulverbeschichtet, blau (RAL 5005)
• Ersatzteile: Backen, Artikel 9-900-E50 (Paar)
• Maße ca. 310 x 170 x 75 mm
• Gewicht 1450 g

Anwendungsbereich
Ein leichter Hebeldruck reicht aus, um das eingespannt Werkstück stufenlos in jede sinnvolle Arbeitsposition auszurichten, sodass ergonomisches Arbeiten im Stehen möglich ist (Bohren, Sägen, Schleifen, Fräsen, Schneiden usw.). Austauschbare Backen: der kleine Schraubstock verwendet 50 mm Kunststoffbacken; der große Schraubstock verwendet 100 mm Stahlbacken. Schonbacken für empfindliche Werkstücke sind in Filz, Leder, Kork und Gummi erhältlich. Backen mit Aluminiumprismen eignen sich zum Spannen von Rohren; Backenbreiten sind von 50 bis 150 mm verfügbar. Die Anschraubklemme kann über vier 9 mm Durchgangslöcher mit Werkbänken, Tischen und Grundplatten verbunden werden.

Technische Beschreibung
Maximaler Drehmoment: Kugel Ø 40 mm ≈ 24 Nm; Kugel Ø 60 mm ≈ 100 Nm. Aluminiumgussteile sind pulverbeschichtet; Stahlteile verchromt und rostfrei. Die Justierschraube am unteren Sitz der Kugel ermöglicht die Einstellung der Kugelbewegung von locker bis sehr fest. Hinweis: Haltekräfte können je nach Anwendung und physikalischen Bedingungen variieren.

Allgemeine Informationen
Der BERNSTEIN Kugelgelenk-Schraubstock verfügt über einen stufenlos verstellbaren Gelenkkopf, der 360° drehbar und +/- 45° geneigt werden kann. Der obere Teil des Schraubstocks lässt sich in jede Richtung neigen, um Arbeiten vor oder über dem Tisch zu ermöglichen. Mit einer einfachen Hebelbewegung wird der Schraubstockkopf in der konischen Aufnahme gelöst, ausgerichtet und wieder gespannt.

Technische Spezifikationen

• Artikelnummer: 9-205-B
• Handelsname: SPANNFIX
• Maximaler Drehmoment: Kugel Ø 40 mm ≈ 24 Nm; Kugel Ø 60 mm ≈ 100 Nm
• Materialien: Aluminiumguss (pulverbeschichtet, blau RAL 5005); Stahlteile verchromt, rostfrei
• Justierschraube: Bewegung am unteren Sitz der Kugel von locker bis sehr fest einstellbar
• Austauschbare Backen: klein 50 mm Kunststoff; groß 100 mm Stahl; Schonbacken in Filz, Leder, Kork, Gummi; Aluminium-Prismenbacken für Rohrspannungen; Backenbreiten 50–150 mm
• Befestigung: Anklemmbefestigung; kann über vier 9 mm Durchgangslöcher angeschraubt werden
