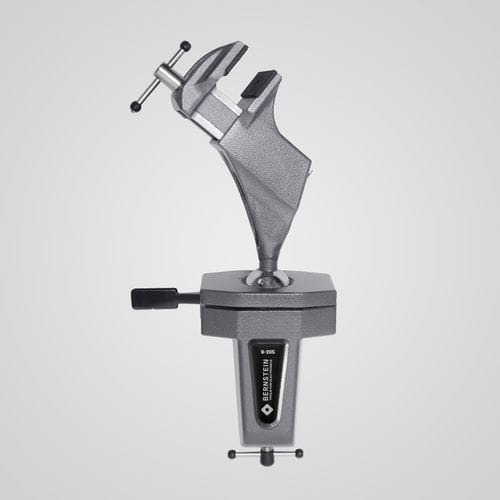

Maschinenspannstock 9-205

manuellSchraubenPräzision

Der Kugelgelenk-Schraubstock 9-205 SPANNFIX zum Anklemmen ist ein kompakter Präzisionsschraubstock, der 360° drehbar und stufenlos arretierbar ist. Er wurde für das Anklemmen an Werkbänken entwickelt und ermöglicht ergonomische Arbeitspositionen beim Bohren, Sägen, Schleifen, Fräsen und Trennen.

Hauptmerkmale

• Präzisions-Kugelgelenk, 360° drehbar mit stufenloser Feststellfunktion und Schnellspannmechanik
• Qualitätsprodukt Made in Germany
• Anklemmbasis für Tischstärken bis zu 80 mm
• 50 mm Kunststoffbacken mit Grip (kleiner Schraubstock)
• Spannweite 70 mm; Tiefe 38 mm; Spannkraft ca. 1470 N
• Neigungswinkel ±45°
• Gehäuse aus Aluminiumguss, pulverbeschichtet, dunkelgrau metallic; Stahlteile verchromt und korrosionsbeständig
• Ersatzteile: Backen Artikel 9-900-E50 (Paar)
• Abmessungen ca. 310 x 170 x 75 mm; Gewicht ca. 1450 g

Anwendungsbereich / zusätzliche Informationen

• Eine leichte Hebelbewegung ermöglicht das stufenlose Ausrichten des eingespannten Werkstücks in jede sinnvolle Arbeitsposition
• Individuelle Höhenverstellung sorgt für ergonomische Haltung bei stehenden Tätigkeiten (Bohren, Sägen, Schleifen, Fräsen, Trennen etc.)
• Austauschbare Backen: 50 mm Kunststoffbacken für den kleinen Schraubstock, 100 mm Stahlbacken für den großen Schraubstock
• Schonbacken mit Belägen aus Filz, Leder, Kork oder Gummi erhältlich, um empfindliche Werkstücke vor Kratzern zu schützen
• Aluminiumbacken mit Prismen eignen sich zum Spannen von Rohrleitungen; Backenbreiten von 50 bis 150 mm verfügbar
• Der anschraubbare Anklemmfuß kann über vier 9 mm Durchgangslöcher an Werkbänken, Tischen oder Basisplatten befestigt werden

Technische Angaben

• Maximalmoment: Kugel Ø 40 mm ≈ 24 Nm; Kugel Ø 60 mm ≈ 100 Nm
• Anklemm-Fuß: geeignet für Tischplattenstärken bis zu 80 mm
• Materialien: Aluminiumgussteile pulverbeschichtet; Stahlteile verchromt und korrosionsbeständig
• Justierschraube am unteren Kugelsitz zur Einstellung der Kugelgängigkeit von locker bis sehr fest
• Hinweis: Haltekräfte sind anwendungsspezifisch und abhängig von physikalischen Bedingungen (Laborergebnisse können in anderen Umgebungen abweichen)
