Welle-Adapter 4-970-KSB

StahlAluminiumKunststoff

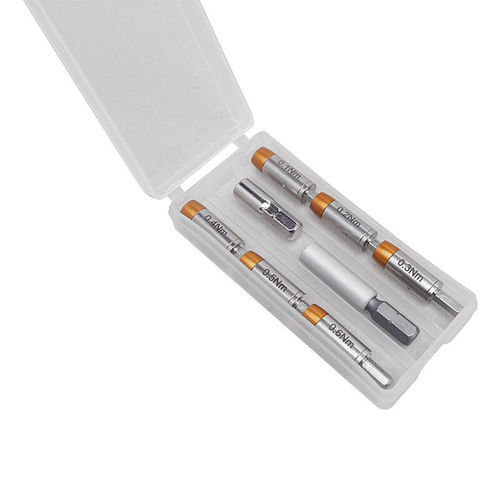

Drehmoment-Adapter-Satz zur präzisen Montage mit voreingestellten kleinen Drehmomentwerten, geeignet für 4 mm C4-Bits; geliefert in einer Kunststoff-Quadro-Box. Das Set erlaubt handbetriebene Anwendung und kann mit Elektrowerkzeugen bei geringer Drehzahl (empfohlen max. 100 U/min) verwendet werden.

Inhalt

• 4-971 Drehmoment-Adapter 0,1 Nm für 4 mm Bits
• 4-972 Drehmoment-Adapter 0,2 Nm für 4 mm Bits
• 4-973 Drehmoment-Adapter 0,3 Nm für 4 mm Bits
• 4-974 Drehmoment-Adapter 0,4 Nm für 4 mm Bits
• 4-975 Drehmoment-Adapter 0,5 Nm für 4 mm Bits
• 4-976 Drehmoment-Adapter 0,6 Nm für 4 mm Bits
• 4-564 Bit-Adapter 1/4" → 4 mm, Länge 42,5 mm
• 4-566 Bit-Adapter 1/4" → 4 mm, Länge 25 mm

Anwendungsbereich
Machen Sie aus Ihrem 4 mm C4-Bit und einem Halter ein präzises Drehmomentwerkzeug. Geeignet, wenn präzise kleine Drehmomentwerte gefordert sind (Elektronik, Schnellspann-Systeme, Roboterstationen, Luftfahrt, Medizin, Werkbankanwendungen). Der Adapter verhindert Überdrehen; beim Lösen einer Schraube erfolgt keine Drehmomententriegelung (blockierte Kernwelle).

Technische Beschreibung
Die Adapter sind nach DIN EN ISO 6789 (handbetätigte Drehmoment-Schraubwerkzeuge) geprüft und gewährleisten eine Toleranz von ±10% für mindestens 20.000 Klicks. Der Mechanismus besteht aus einer Hohl-Kernwelle, einem Dämpfungszylinder und einer mobilen Ratsche: Überschreitet das anliegende Drehmoment das voreingestellte Drehmoment, wird die Kernwelle inaktiv und ein Klick signalisiert das Erreichen der Drehmomentgrenze. Das Drehmoment sollte regelmäßig mit einem Drehmomentmesser überprüft werden.

Allgemeine Informationen
Drehmoment-Adapter werden häufig als kompakte Lösung für präzise Drehmomentkontrolle in vielen Branchen und Arbeitsplätzen eingesetzt.

Charakteristiken / technische Spezifikationen

• Serie / Kennung: KSB (Setbezeichnung: 4-970-KSB)
• Voreingestellte Drehmomentstufen im Set: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 Nm
• Toleranz: ±10% (Werkszeugnis auf Anfrage)
• Adapter-Durchmesser: Ø 8 mm
• Adapter-Länge (ohne Schaft): 22 mm
• Schaft: 1/4" Sechskant
• Bit-Magnetaufnahme: 4,0 mm
• Beigefügte Bit-Adapter: 1/4" → 4 mm (Längen 42,5 mm und 25 mm)
• Halter im Set: 1 Aluminium-Bit-Halter und 1 verchromter Stahl-Bit-Halter
• Material: legierter Stahl, HRC 43–48
• Verpackung: Kunststoff-Quadro-Box, Abmessungen 91 x 43 x 15 mm
• Gewicht (Set): 70 g
• Prüfstandard: DIN EN ISO 6789
• Empfohlene max. Drehzahl mit Elektrowerkzeugen: 100 U/min (bei minimaler Klick-Wiederholung)
