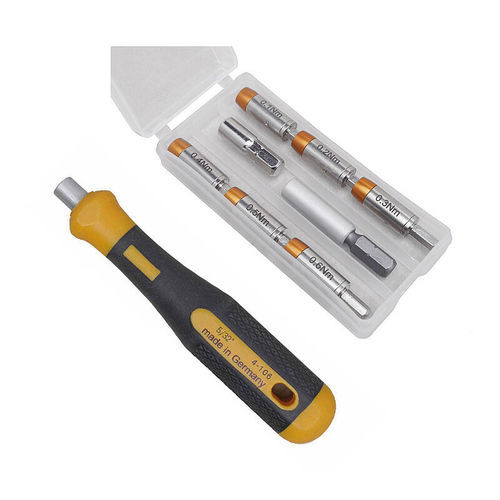

Mechanischer Drehmomentbegrenzer 4-970-G

ReibungSchaltkupplungStahl

Kleines, vorkonfiguriertes Drehmoment-Adapter-Set für 4 mm Bits, ausgelegt für präzise, wiederholbare Drehmomentanwendungen im Handbetrieb. Das Set enthält mehrere voreingestellte Adapter, Bit-Adapter sowie Bit-Halter und wird in einer Kunststoff-Quadro-Box geliefert.

Produktmerkmale

• Voreingestellte Drehmomente, Inhalt: siehe Stückliste. Toleranz ±10 % (Werkszertifikat auf Anforderung)
• Adapter Ø 8 mm, Länge 22 mm (ohne Schaft)
• 6-kant. Schaft 1/4 Zoll — in Verbindung mit Elektrowerkzeug max. Drehzahl 100 U/min
• Bit Magnetaufnahme 4,0 mm
• Material: legierter Stahl HRC 43–48
• Enthält 2 Stück Bit-Adapter 1/4" auf 4 mm in Kunststoff-Quadro-Box
• 1 Bit-Halter aus Aluminium, 1 Bit-Halter aus verchromtem Stahl
• Verpackt in Kunststoff-Quadro-Box (91 x 43 x 15 mm)
• Gewicht Set: 108 g

Anwendungsbereich
Machen Sie aus Ihrem 4 mm C4 Bit und einem Halter ein präzises Drehmomentwerkzeug. Die Adapter sind für Anwendungen konzipiert, in denen kleine, voreingestellte Drehmomente benötigt werden (Elektronik, Schnellwechselsysteme, Roboterstationen, Luft- und Raumfahrt, Medizintechnik, Werkbankarbeit). Das Klickgeräusch zeigt das Erreichen des voreingestellten Drehmoments an und verhindert ein Überdrehen. Beim Lösen von Schrauben erfolgt keine Drehmomententriegelung (daraus resultiert beim Lösen ein um ca. 30 % höheres Drehmoment). Primär für den Handbetrieb geeignet; bei Elektrowerkzeugen max. 100 U/min und geringe Klick-Wiederholung empfehlen.

Technische Produktbeschreibung
Die Adapter sind nach DIN EN ISO 6789 (handbetätigte Drehmoment-Schraubwerkzeuge) getestet und haben eine Toleranz von ±10 % für mindestens 20.000 Klicks. Der Anwender sollte die Drehmomentwerte regelmäßig mit einem Drehmomentmessgerät überprüfen. Funktionsprinzip: Das Drehmoment wird durch Blockieren der Ratsche in der Buchsenhülse begrenzt. Das patentierte System besteht aus einer Hohlkernwelle und einem Dämpfungszylinder; die Kernwelle bewegt die mobile Ratsche, und der Dämpfungszylinder mit Schlitz ermöglicht der Abstandshülse das Gleiten auf der Kernwelle. Wird das aufgebrachte Drehmoment überschritten, wird die Kernwelle inaktiv, so dass keine kontinuierliche Spannungssteigerung mehr erfolgt und das voreingestellte Drehmoment gehalten wird.

Allgemeine Informationen / Technische Spezifikationen

• Modell: 4-970-G
• Marke: Bernstein
• Anzahl der Teile im Set: 9
• Drehmomentbereich: 0,1–0,6 Nm (voreingestellte Werte siehe Inhalt)
• Adapter-Durchmesser (Gehäuse): Ø 8 mm; Adapter-Länge (ohne Schaft): 22 mm
• Schaft: 1/4 Zoll Sechskant
• Bit-Aufnahme-Durchmesser: 4,0 mm (magnetisch)
• Material: legierter Stahl, Härte HRC 43–48
• Verpackung: Kunststoff-Quadro-Box (91 x 43 x 15 mm)
• Gewicht Set: 108 g
• Norm & Lebensdauer: DIN EN ISO 6789, Toleranz ±10 % garantiert für mindestens 20.000 Klicks
• Betriebshinweis: Hauptsächlich für Handbetrieb; bei Einsatz mit Elektrowerkzeug auf max. 100 U/min begrenzen und hohe Klick-Wiederholung vermeiden; Drehmomentwerte regelmäßig mit Drehmomentmesser prüfen
