Schrauberbit-Set / Torx 4-970

für Innensechsrundschraubefür Quadratkopf-SchraubePhillips

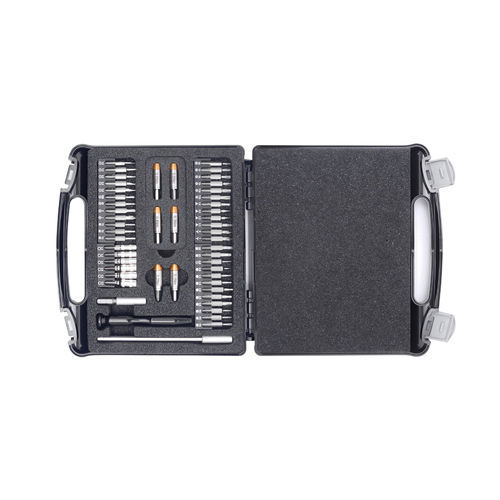

Bit-Satz mit Drehmoment-Adaptern und einem umfangreichen C4-Bit-Sortiment für präzise Anwendungen im niedrigen Drehmomentbereich. Das Set verwandelt ein 4 mm C4-Bit und einen Halter in ein drehmomentbegrenztes Werkzeug und wird in einem Kunststoffkoffer mit Schaumeinlage geliefert.

Anwendungsbereich
Machen Sie aus Ihrem 4 mm C4-Bit und einem Halter ein präzises Drehmomentwerkzeug. Diese kleinen Drehmomentwerte sind im Adapter voreingestellt und können zwischen jedem Standardhalter und einem Bit eingespannt werden. Das hörbare Klicksignal zeigt das Erreichen des voreingestellten Drehmoments an. Der Adapter kann nicht überdreht werden. Beim Lösen der Schraube erfolgt aufgrund der blockierten Kernwelle keine Drehmomententriegelung, daher ist kein zusätzliches Entriegelungswerkzeug erforderlich (ca. +30 % Drehmoment beim Lösen). Der Adapter ist primär für den Handbetrieb vorgesehen. In Verbindung mit Elektrowerkzeugen wird eine max. Drehzahl von 100 U/min bei minimaler Klickwiederholung empfohlen.

Technische Beschreibung
Die Adapter sind nach DIN EN ISO 6789 (handbetätigte Drehmoment-Schraubwerkzeuge) getestet und erreichen eine Toleranz von ±10 % für mindestens 20.000 Klicks. Der Drehmomentwert sollte vom Anwender regelmäßig mit einem Drehmomenterät geprüft werden. Der Adapter arbeitet durch Blockierung des Ratschenantriebs in der Buchse. Das patentierte System besteht aus einer Hohlkernwelle und einem Dämpfungszylinder; sobald das aufgebrachte Drehmoment den voreingestellten Wert übersteigt, wird die Kernwelle inaktiv und die kontinuierliche Spannung an der Schraube erhöht sich nicht weiter.

Allgemeine Informationen
Drehmoment-Adapter werden häufig als Komplettlösung bei Arbeiten an elektronischen Geräten, in Schnellwechselsystemen, Robotikstationen, Luft- und Raumfahrt, im medizinischen Bereich oder an jedem Arbeitsplatz eingesetzt, an dem ein genaues niedriges Drehmoment erforderlich ist.

Inhalt

• 4-971 Drehmoment-Adapter 0,1 Nm für 4 mm Bits
• 4-972 Drehmoment-Adapter 0,2 Nm für 4 mm Bits
• 4-973 Drehmoment-Adapter 0,3 Nm für 4 mm Bits
• 4-974 Drehmoment-Adapter 0,4 Nm für 4 mm Bits
• 4-975 Drehmoment-Adapter 0,5 Nm für 4 mm Bits
• 4-976 Drehmoment-Adapter 0,6 Nm für 4 mm Bits
• 6-340-3 C4-Bit-Satz 42 tlg., bestehend aus:
  • Schlitz: 1,0-1,5-2,0-2,5-3,0
  • Kreuzschlitz: PH000-PH00-PH0-PH1
  • Torx: T3-T4-T5-T6-T7-T8-T9-T10-T15
  • Sechskant: 0,9-1,3-1,5-2,0-2,5-3,0
  • Steckschlüssel: 2,5-3,0-3,5-4,0-4,5-5,0
  • Dreieck: 1,6-2,0-2,2-2,3
  • Quadrat: S0-S1
  • Pentalobe: P2-P5-P6
  • SIM-Eject
  • Tri-Point: 0-1
• 6-340-2 Bit-Verlängerung für 4 mm (5/32 Zoll) 6kt-Bits
• 6-340-1 ESD-Bit-Halter ableitfähig für 4 mm (5/32 Zoll) 6kt-Bits
• 4-564 Bit-Adapter 1/4 auf 4 mm Bits, Länge 42,5 mm

Charakteristiken / Spezifikationen

• Artikelnummer / Modell: 4-970
• Anzahl Teile: 51 tlg. (6 Drehmoment-Adapter + 42-tlg. C4-Bit-Satz + Zubehör)
• Drehmomentbereich (Adapter): 0,1 Nm, 0,2 Nm, 0,3 Nm, 0,4 Nm, 0,5 Nm, 0,6 Nm (voreingestellt)
• Toleranz: ±10 % (Werkszertifikat auf Anfrage)
• Prüfung / Lebensdauer: getestet nach DIN EN ISO 6789; Toleranz ±10 % für mindestens 20.000 Klicks
• Adapterabmessungen: Ø 8 mm, Länge 22 mm (ohne Schaft)
• Antrieb / Aufnahme: 6-kant Schaft 4,0 mm; magnetische Bitaufnahme 4,0 mm
• Verlängerung: Aluminiumverlängerung mit 4 mm Bit-Aufnahme
• Griff: ESD-Griff, ableitfähig (10^6 bis 10^9 Ohm)
• Materialien: Edelstahl und Qualitätswerkzeugstahl (Adapter / Bits)
• Gehäuse: Kunststoffkoffer mit Schaumeinlage
• Maße (Koffer): 175 x 160 x 45 mm
• Gewicht (Set): 427 g
• Verwendung mit Elektrowerkzeug: max. empfohlene Drehzahl 100 U/min (minimale Klickwiederholung erforderlich)
