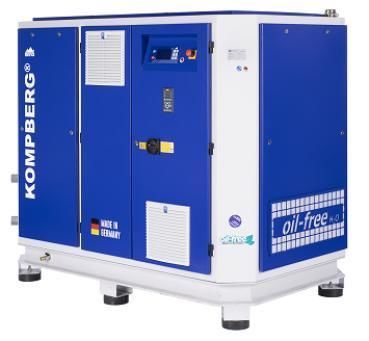

Schraubenkompressor KOMPBERG® ZXF / ZWF

RotationLuftDruckluft

Übersicht
Die KOMPBERG® ZXF- und ZWF-Serien von BERG Kompressoren sind ölfreie Schraubenkompressoren, konzipiert für Anwendungen, die 100% ölfreie Druckluft erfordern. ZXF sind zweistufige, luftgekühlte Aggregate; ZWF sind mit Wassereinspritzung ausgeführte Aggregate, bei denen Wasser Öl in Kühlung, Abdichtung und Schmierung ersetzt und nahezu isotherme Verdichtung ermöglicht.

KOMPBERG® ZXF (ölfrei, luftgekühlt)

• 100% ölfreies Schraubenelement
• ISO 8573-1 CLASS 0 Luftreinheit (Herstellerangabe)
• Zweistufige Verdichtung mit luftgekühltem System
• Niedriges Drehzahl-zu-Leistungs-Verhältnis und Rotorbeschichtung für hohe Effizienz
• Robustes Design für industrielle Installationen mit geringem Wartungsaufwand
• Keine Ölverunreinigung stromabwärts

KOMPBERG® ZWF (ölfrei, wasser-injiziert)

• Wasser ersetzt Öl in der Verdichtungskammer, um ölfreie Druckluft zu gewährleisten
• Wasser wirkt als Kühl- und Dichtmittel und ermöglicht nahezu isotherme Verdichtung mit verbesserter Energieeffizienz
• Integrierte Wasseraufbereitung zur Sicherstellung der Wasserqualität im Kreislauf
• Kompakte Bauweise und abnehmbare Seitentüren für einfachen Wartungszugang
• Direktantrieb-Optionen an ausgewählten Modellen zur Reduzierung von Übertragungsverlusten

Produktvorteile & Merkmale (allgemein)

• Garantiert ölfreie Druckluft geeignet für Lebensmittel, Pharma, Elektronik und Medizintechnik
• Werksprüfungen zur Sicherstellung der Leistung und Spezifikationserfüllung
• Verfügbare Optionen: variable Drehzahlregelung, Wärmerückgewinnung, SIEMENS-Motoren und Steuerungen auf ausgewählten Modellen
• Niedriger Geräusch- und Vibrationspegel bei ausgewählten Einheiten
• Geringere Betriebskosten durch optimierte Kühlung und effiziente Verdichtungselemente

Was ist ein ölfreier Schraubenkompressor?
Ein ölfreier Schraubenkompressor arbeitet ohne Öl in der Verdichtungskammer. Dies wird entweder durch spezielle Beschichtungen und präzise Rotor-Spielräume (luftgekühlte Bauart) oder durch Wassereinspritzung zur Schmierung und Kühlung (wasser-injizierte Bauart) erreicht. Ölfreie Kompressoren kommen dort zum Einsatz, wo Ölverunreinigung nicht akzeptabel ist.

Wie funktionieren ölfreie und wasser-injizierte Schraubenkompressoren?
Luftgekühlte ölfreie Bauweisen nutzen spezielle Werkstoffe, Beschichtungen und präzise Toleranzen, um Metallkontakt zu vermeiden. Wasser-injizierte Bauweisen führen Wasser in die Verdichtungskammer ein, das als Dicht- und Kühlmedium wirkt und die Temperaturzunahme bei der Verdichtung reduziert.

Technische Daten — KOMPBERG® ZXF
Modell | Fördermenge 8 bar [m3/min] | Fördermenge 10 bar [m3/min] | Abmessungen (LxBxH) [mm] | Nennmotorleistung [kW] | Druckluftanschluss | Kühlluftbedarf [m3/h] | Gewicht [kg]
ZXF 55 | 7.9 | 6.6 | 2500 x 1400 x 2000 | 55 | G 1 1/2 | 16500 | 3400
ZXF 75 | 12 | 9.7 | 2800 x 1600 x 2000 | 75 | G 2 | 16500 | 3700
ZXF 90 | 13.9 | 12.8 | 2800 x 1600 x 2000 | 90 | G 2 | 11700 | 3200
ZXF 110 | 18 | 15.7 | 3300 x 2200 x 2000 | 110 | G 2 | 25000 | 4300
ZXF 132 | 21.21 | 19 | 3400 x 2100 x 2400 | 132 | G 3 | 19500 | 4500
ZXF 160 | 25.7 | 22.5 | 4000 x 2200 x 2200 | 160 | G 3 | 32500 | 5000

Technische Daten — KOMPBERG® ZWF
Modell | Fördermenge bei 6 bar [m3/min] | bei 8 bar [m3/min] | bei 10 bar [m3/min] | bei 13 bar [m3/min] | Abmessungen (LxBxH) [mm] | Motorleistung [kW] | Anschluss | Gewicht [kg]
ZWF 40 | 1.75 - 6.30 | 2.00 - 6.00 | 2.20 - 5.40 | 2.70 - 4.80 | 2182 x 942 x 1850 | 40 | G 1 1/2 | 950
ZWF 55 | 1.55 - 10.30 | 1.55 - 9.60 | 1.55 - 8.00 | - | 2074 x 1307 x 1754 | 55 | G 2 | 1650
ZWF 68 | 1.55 - 11.25 | 1.55 - 11.20 | 1.55 - 10.25 | - | 2074 x 1307 x 1754 | 68 | G 2 | 1650
ZWF 85 | - | 1.55 - 11.43 | 1.55 - 11.43 | 1.55 - 10.12 | 2074 x 1307 x 1754 | 85 | G 2 | 1750
ZWF 120 | 7.60 - 22.55 | 9.60 - 20.68 | 9.40 - 18.68 | 11.09 - 15.40 | 2561 x 1632 x 1853 | 120 | G 2 1/2 | 2390

Zusätzliche Hinweise

• Leistungsbereiche ZXF in den Modellen: 55–160 kW (luftgekühlt)
• Leistungsbereiche ZWF in den Modellen: 40–120 kW (wasserinjektiert)
• Typische Anwendungen: Lebensmittel, Pharma, Elektronik, Medizintechnik und weitere Bereiche, die ölfreie Druckluft benötigen

Technische Spezifikationen

• 100% ölfreie Kompression (ZXF: ölfreies Element; ZWF: Wassereinspritzung)
• ISO 8573-1 CLASS 0 Luftreinheit (Herstellerangabe)
• Optionen: Drehzahlregelung, SIEMENS-Motoren, Wärmerückgewinnung, Wasseraufbereitung (ZWF)
• Druckluftanschlüsse: G 1 1/2, G 2, G 2 1/2, G 3 modellabhängig
• Abmessungen, Kühlluftbedarf und Gewicht sind modellabhängig
